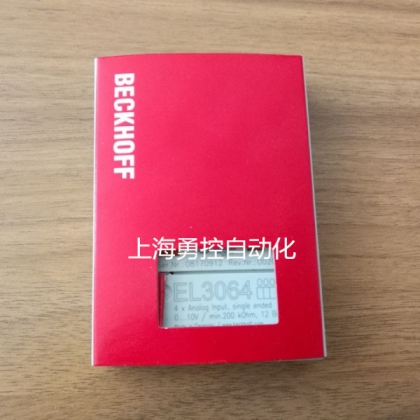

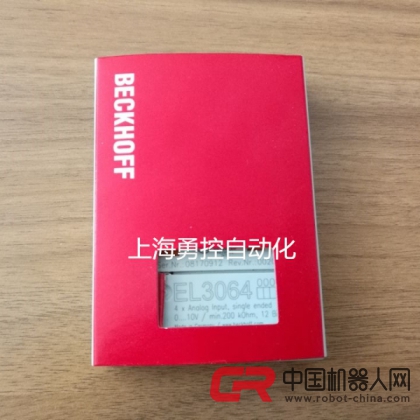

EL3064, EL3068, EL3164 | 4-, 8-通道模擬量輸入端子模塊 0…10 V, 單端，12/16 位
EL3064、EL3068 和 EL3164 模擬量輸入端子模塊用于處理 0 – 10 V 范圍內的信號。電流被數字化后的分辨率為 12 位（EL3064，EL3068）或 16 位（EL3164），并在電隔離的狀態下被傳送到上一級自動化設備。在 EtherCAT 端子模塊 EL3064/ EL3164 中，4 個單端輸入為 2 線制，并有一個公共的內部接地電位。KL3068 型端子模塊則有 8 個通道。端子模塊的各個電源觸點互相連接。所有輸入端的基準接地點為 0 V 電源觸點。EtherCAT 端子模塊的信號狀態通過 LED 指示。
控制技術領域的競爭 LCA 可以提供完整的解決方案，包括設計、裝配、調試和客 戶系統驗收。第一步就是方案的制定。一旦下了訂單，就使 用先進的 CAD 系統繪制設備建造圖紙。“機器部件的機械生 產是我們目前轉包出去的唯一一項任務。”LCA 公司管理層 中負責裝配、行政和采購的 Ueli Imhof 如此說道。裝配、電 氣工程和控制柜建造都是我們在工廠內部自行完成的。“這 也包括控制系統及所需傳感器的設計。
| 技術參數 |
EL3064 | ES3064 |
EL3068 | ES3068 |
EL3164 | ES3164 |
| 輸入點數 |
4 (單端) |
8 (單端) |
4 (單端) |
| 電源 |
通過 E-bus 供電 |
| 信號電壓 |
0…10 V |
| 內部阻抗 |
> 130 kΩ |
> 130 kΩ |
> 200 kΩ |
| 輸入濾波極限頻率 |
1 kHz |
500 Hz |
1 kHz |
| 分辨率 |
12 位 |
12 位 |
16 位 |
| 轉換時間 |
~ 500 µs |
~ 1 ms |
~ 100 µs |
| 測量誤差 |
< ±0.3 % (滿量程) |
| 電氣隔離 |
500 Vrms (E-bus/信號電壓) |
| E-bus 電流消耗 |
180 mA (參見技術文檔) |
| 過程映像中的位寬 |
輸入：4 x 16 位數據, 4 x 16 位控制/狀態 |
輸入：8 x 16 位數據, 8 x 16 位控制/狀態 |
輸入：4 x 16 位數據, 4 x 16 位控制/狀態 |
| 重量 |
約 60 g |
約 60 g |
約 65 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/ 可變 |
| 可插拔式接線 |
適用于所有 ESxxxx 端子模塊 |
