EL2008 | 2-, 4-, 8-通道數字量輸出端子模塊，24 V DC, 0.5 A
EL2012、EL2004 和 KL2008 數字量輸出端子模塊以電隔離的形式將自動化單元傳輸過來的二進制控制信號傳到處理層的執行器上。EL2012、EL2004 和 KL2008 在通道數量和連接類型上有所差別。EtherCAT 端子模塊可通過一個 LED 來顯示其信號狀態。

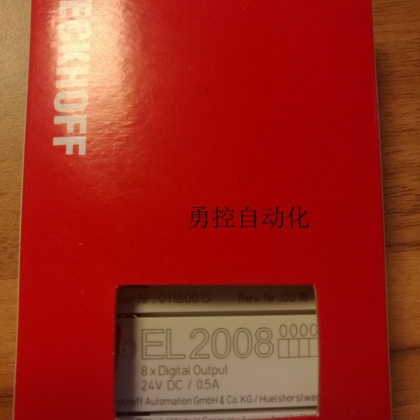

BECKHOFF EL2008模塊，8通道數字量輸出模塊
| 技術參數 |
EL2002 | ES2002 |
EL2004 | ES2004 |
EL2008 | ES2008 |
| 輸出點數 |
2 |
4 |
8 |
| 額定負載電壓 |
24 V DC (-15 %/+20 %) |
| 負載類型 |
電阻式負載、電感式負載、燈類負載 |
| 最大輸出電流 |
每通道 0.5 A（短路保護） |
| 反向電壓保護 |
有 |
| 斷裂能 |
< 150 mJ/通道 |
| 開關時間 |
TON: 60 µs, TOFF: 典型值 300 µs |
| E-bus 電流消耗 |
典型值 100 mA |
典型值 100 mA |
典型值 110 mA |
| 電氣隔離 |
500 Vrms (E-bus/現場電位) |
| 電源觸點電流消耗 |
典型值 15 mA + 負載 |
| 過程映像中的位寬 |
2 個輸出位 |
4 個輸出位 |
8 個輸出位 |
| 組態 |
無地址或組態設置 |
| 重量 |
約 55 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/ 可變 |
| 可插拔式接線 |
適用于所有 ESxxxx 端子模塊 |
