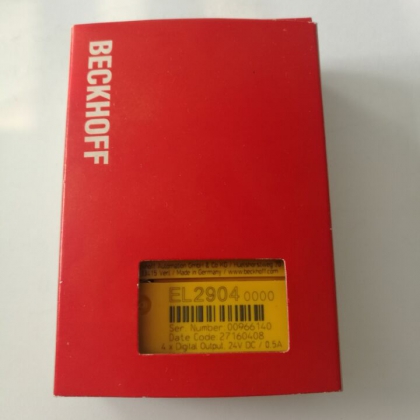

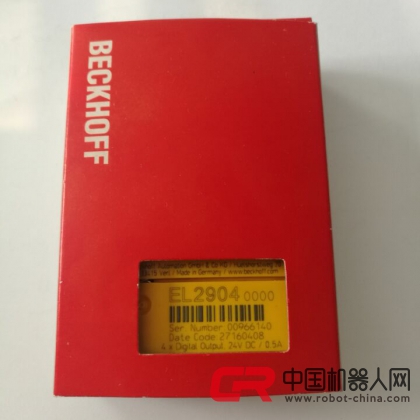

EL2904 | 4 通道數字量輸出端子模塊，TwinSAFE，24 V DC
安全 EtherCAT 端子模塊 EL2904 是一個 4 通道數字量輸出端子模塊。該端子模塊的每個通道可開關最大電流達 0.5 A 的 24 V DC 執行器。如果 EtherCAT 端子模塊檢測到故障，則自動切斷輸出（故障停止式）。EL2904 符合 IEC 61508 SIL 3 和 DIN EN ISO 13849 PLe 標準。
| 技術參數 |
EL2904 |
| 連接技術 |
單線/二線制 |
| 安全標準 |
DIN EN ISO 13849-1:2008 (Cat 4, PL e) 和 IEC 61508:2010 (SIL 3) |
| 輸出點數 |
4 |
| 協議 |
TwinSAFE/Safety over EtherCAT |
| 狀態顯示 |
8 個 LED：每個輸出 1 個 LED，4 個診斷 LED |
| E-bus 電流消耗 |
約 221 mA |
| 故障響應時間 |
≤ 看門狗時間（可參數化） |
| 過程映像中的位寬 |
輸入：6 byte；輸出：6 byte |
| 電源電壓 |
24 V DC (-15 %/+20 %) |
| 最大輸出電流 |
0.5 A（每通道），最小 20 mA（主動式電流感測） |
| 額定電壓 |
24 V DC（-15 %/+20 %） |
| 特點 |
4 個安全輸出 |
| 重量 |
約 90 g |
| 工作/儲藏溫度 |
-25…+55 °C/-40…+70 °C |
| 防污染等級 |
2 |
| 氣候等級 EN 60721-3-3 |
3K3 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 安裝位置 |
水平 |
| 防護等級 |
IP 20 |
| 認證 |
CE，UL，Ex，TÜV SÜD |
