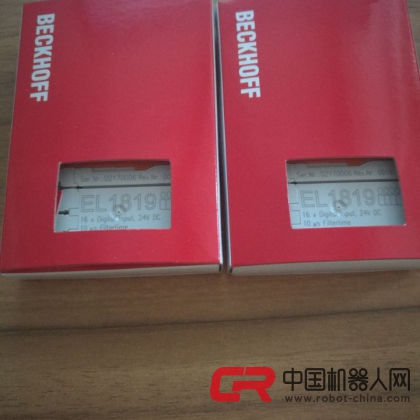

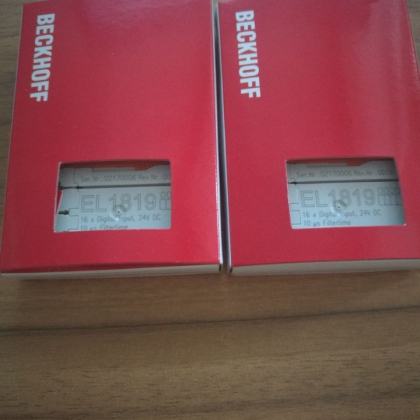

EL1819 | 高密度 EtherCAT 端子模塊，16 通道數字量輸入，24 V DC

EL1808 和 EL1819 數字量輸入端子模塊從執行層采集二進制控制信號，并以電隔離的形式將這些信號傳輸?shù)缴蠈幼詣?dòng)化單元。這兩款總線端子模塊都有 16 個通道，其信號狀態通過 LED 顯示。它們特別適合安裝在控制柜內，以節省空間。通過使用單導線連接技術，可在最小的空間內，用最少的導線連接多通道傳感器。電源觸點連成回路。

對于 EtherCAT 端子模塊 EL1809 和 EL1819 來說，所有輸入的參考接地都是 0 V 電源觸點。它們帶有不同速度的輸入濾波。如果是實心線，由于采用了直插技術，接線工作無需工具。

高密度 EtherCAT 端子模塊具有高封裝密度，有 16 個接點，端子模塊外殼寬度僅為 12 毫米。

技術參數	EL1809	EL1819
連接技術	單線制
規范	EN 61131-2，type 1/3
輸入點數	16
額定電壓	24 V DC（-15 %/+20 %）
“0” 信號電壓	-3…+5 V（EN 61131-2，type 1/3）
“1“ 信號電壓	15…30 V（EN 61131-2，type 3）
輸入電流	通常為 3 mA (EN 61131-2, type 3)
輸入濾波	通常為 3.0 ms	通常為 10 μs
分布式時鐘	–
電源觸電電流消耗	通常為 4 mA + 負載
E-bus 電流消耗	通常為 100 mA
電氣隔離	500 V （E-bus/場電位）
過程映像中的位寬	16 個輸入
