EL1889 | 高密度 EtherCAT 端子模塊，16 通道數字量輸入，24 V DC，0 V（接地）轉換
EL1889 數字量輸入端子模塊從執行層采集二進制控制信號，并以電隔離的形式將這些信號傳輸?shù)缴蠈幼詣踊瘑卧Ｔ摽?EtherCAT 端子模塊有 16 個通道，其信號狀態通過 LED 顯示。該款端子模塊特別適合安裝在控制柜內，以節省空間。通過使用單導線連接技術，可在最小的空間內，用最少的導線連接多通道傳感器。電源觸點連成回路。
EtherCAT 端子模塊 EL1889 采用 24 V 電源觸點作為所有輸入的參考接地。如果是實心線，由于采用了直插技術，接線工作無需工具。
高密度 EtherCAT 端子模塊具有高封裝密度，有 16 個接點，端子模塊外殼寬度僅為 12 毫米。

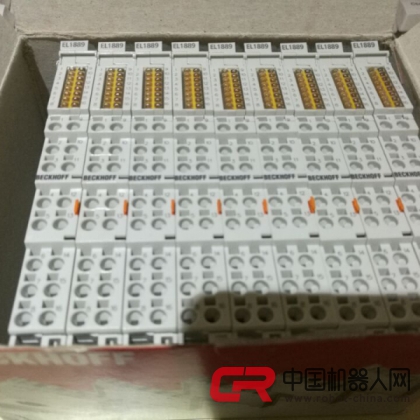

BECKHOFF EL1889內部圖
| 技術參數 |
EL1889 |
| 連接技術 |
單線制 |
| 輸入點數 |
16 |
| 額定電壓 |
24 V DC（-15 %/+20 %） |
| “0” 信號電壓 |
18…30 V |
| “1“ 信號電壓 |
0…7 V |
| 輸入電流 |
通常為 3 mA |
| 輸入濾波 |
通常為 3.0 ms |
| 分布式時鐘 |
– |
| 電源觸電電流消耗 |
通常為 35 mA |
| E-bus 電流消耗 |
通常為 110 mA |
| 電氣隔離 |
500 V （E-bus/場電位） |
| 過程映像中的位寬 |
16 個輸入 |
| 組態 |
無地址或組態設置 |
| 導線類型 |
實心線、絞線和線鼻子 |
| 導線連接 |
實心線：直插式連接技術；絞線和線鼻子：用螺絲刀驅動彈簧 |
| 額定截面積 |
實心線：0.08…1.5 mm²；絞線：0.25…1.5 mm²；線鼻子：0.14…0.75 mm² |
| 重量 |
約 55 g |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變（參見文檔資料） |
| 認證 |
CE，UL，Ex |
