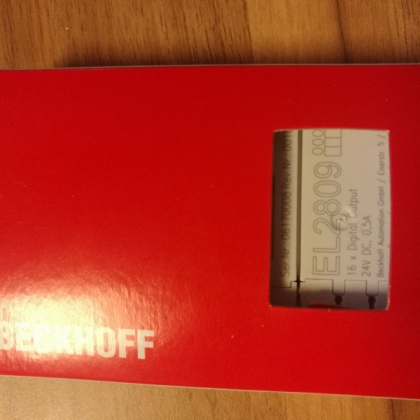

EL2809*HD EcECAT終端，16通道數字輸出24伏DC，0.5 A
EL2809數字輸出端子將來自自動化裝置的二進制控制信號連接到具有電隔離的過程級的致動器。保護EL2809不發生極性反轉，處理負載電流，防止過載和短路。ETECAT終端包含16個通道，其信號狀態由LED顯示。該終端特別適用于控制柜中的節省空間的使用。連接技術特別適用于單端輸入。所有組件都必須使用與EL2809相同的參考點。電源接觸器通過環。
輸出通過E2809中的24伏電源觸點供電。在使用直接插入技術的實線的情況下，導體可以不用工具連接。
HD ETECAT端子（高密度）具有增加的填充密度，其特征在于在12毫米端子塊的殼體中具有16個連接點。
E2809技術數據
連接技術1線
輸出數16
額定負載電壓24伏DC（- 15% / + 20%）
負載型歐姆、電感、燈負載
分布式時鐘
每通道最大輸出電流0.5 A（短路保護）
短路電流典型值。< 2 A
反向電壓保護
斷裂能量＜150 MJ/通道
開關時間TYP。噸：60秒，泰普。ToF: 300秒
當前消費電子總線產品。140毫安
電氣隔離500伏（E總線/場電位）
電流消耗電源觸點。35 mA+負載
過程圖像16輸出中的位寬度
配置無地址或配置設置
導體類型實心導線、絞合線和套圈
導線連接實心導線：直接插入技術；絞合導線和套圈：用螺絲起子驅動彈簧
額定截面實心導線：0.08…1.5毫米；絞合線：0.25…1.5毫米；套圈：0.14…0.75毫米。
重量約70克
操作/儲存溫度- 25…+ 60°C// 40…+85°C
相對濕度95%，無冷凝
振動/抗沖擊符合EN 600 682-6/EN 6682-27
EMC抗擾度/發射符合EN 61000－6-2／EN 61000－6－4
保護。IP 20 /變量的類/安裝位置
批準CE、UL、EX
