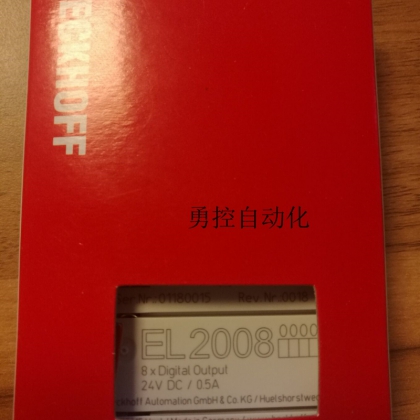

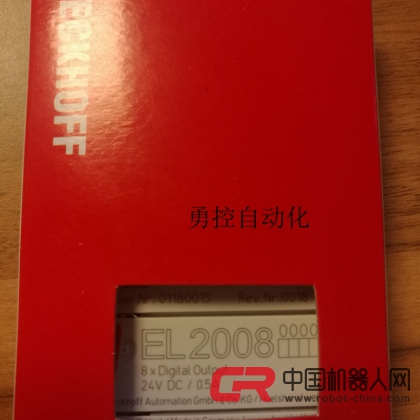

BECKHOFF EL2008是8通道數字量輸出模塊，16點24V輸出，廣泛應用于KUKA機器人

EL2002, EL2004, EL2008 | 2-, 4-, 8-通道數字量輸出端子模塊，24 V DC, 0.5 A

EL2012、EL2004 和 KL2008 數字量輸出端子模塊以電隔離的形式將自動化單元傳輸過來的二進制控制信號傳到處理層的執行器上。EL2012、EL2004 和 KL2008 在通道數量和連接類型上有所差別。EtherCAT 端子模塊可通過一個 LED 來顯示其信號狀態。

機械工程部門主管 Rainer Brockl 描述工藝流程時說道：“當工件三次 通過旋轉分度系統時，三種不同的點膠材料被引入到工件中。換句話 說，喂料系統在三個不同的生產階段和不同的位置涂覆密封材料。在 涂覆密封材料之前對工件進行等離子體處理，包括外殼材料的清潔和 活化，以確保材料表面的粘附力最佳。然后在接合工位中通過螺紋連 接裝配和固定組件。由于所有這些子過程都是互相依賴的，旋轉分度 系統是一款理想的解決方案。

技術參數	EL2002 | ES2002	EL2004 | ES2004	EL2008 | ES2008
輸出點數	2	4	8
額定負載電壓	24 V DC (-15 %/+20 %)
負載類型	電阻式負載、電感式負載、燈類負載
最大輸出電流	每通道 0.5 A（短路保護）
反向電壓保護	有
斷裂能	< 150 mJ/通道
開關時間	TON: 60 µs, TOFF: 典型值 300 µs
E-bus 電流消耗	典型值 100 mA	典型值 100 mA	典型值 110 mA
電氣隔離	500 Vrms (E-bus/現場電位)
電源觸點電流消耗	典型值 15 mA + 負載
過程映像中的位寬	2 個輸出位	4 個輸出位	8 個輸出位
組態	無地址或組態設置
重量	約 55 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/ 可變
可插拔式接線	適用于所有 ESxxxx 端子模塊
