EL1002, EL1004, EL1008 | 2-, 4-, 8-通道數字量輸入端子模塊 24 V DC, 3 ms
EL1002 和 EL1012 數字量輸入端子模塊從過程級采集二進制控制信號，并以電隔離的形式將這些信號傳輸?shù)缴蠈拥淖詣踊瘑卧?。EL1002、EL1004 和 EL1008 在通道數量和連接類型上有所差別。 EL100x 系列數字量輸入端子模塊有一個 3 ms 輸入濾波。EtherCAT 端子模塊可通過一個 LED 來顯示其狀態。
適用于復雜工藝的緊湊型旋轉分度系統 加熱器生產線包括旋轉點膠系統，其關鍵因素包括一個帶有傳感器和 掃描器的裝載工位、一個等離子體處理工位、計量系統和另外兩個用 于接合和緊固電子元器件外殼的工位。Scheugenpflug 公司首席運營官 Johann Gerneth 闡述了系統的具體優點：“事實證明，復雜、高精度 點膠過程不僅可以作為傳統的串聯式解決方案實現，而且還可以作為 高度緊湊的旋轉分度系統實現。而實現這一點的先決條件是采用倍福 的高性能、模塊化和靈活的控制技術。

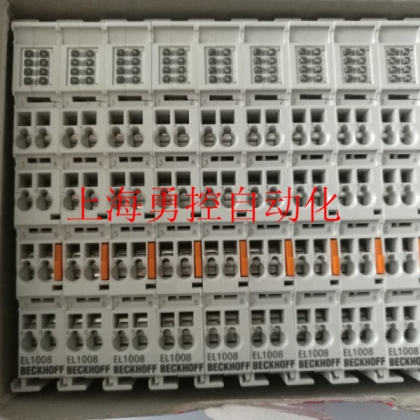

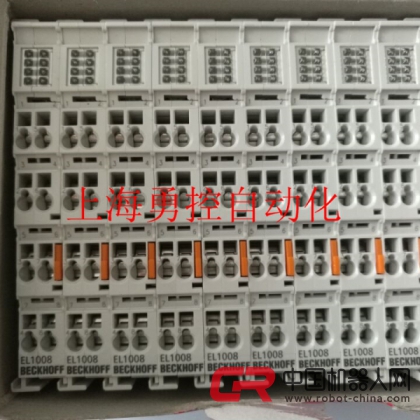

BECKHOFF EL1008實物圖
| 技術參數 |
EL1002 | ES1002 |
EL1004 | ES1004 |
EL1008 | ES1008 |
| 輸入點數 |
2 |
4 |
8 |
| 額定電壓 |
24 V DC (-15 %/+20 %) |
| “0“ 信號電壓 |
-3…+5 V (EN 61131-2, type 3) |
| “1“ 信號電壓 |
15…30 V (EN 61131-2, type 3) |
| 輸入電流 |
typ. 3 mA (EN 61131-2, type 3) |
| 輸入濾波 |
3.0 ms |
| E-bus 電流消耗 |
典型值 90 mA |
| 電氣隔離 |
500 Vrms (E-bus/現場電位) |
| 過程映像中的位寬 |
2 個輸入位 |
4 個輸入位 |
8 個輸入位 |
| 組態 |
無地址或組態設置 |
| 重量 |
約 50 g |
約 50 g |
約 55 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/ 可變 |
|
|
| 可插拔式接線 |
適用于所有 ESxxxx 端子模塊 |
