標準系統：FANUC 0i-mate-MD
產品說明：
1、X，Y，Z三軸行程：800×500×500mm。
2、主軸傳動方式為皮帶式，轉速：8000rpm（標準），可根據客戶之要求選配皮帶式10000rpm。直連式主軸12000rpm/15000rpm。
3、根據用戶需要選擇：凸輪20刀快速ATC，或刀臂24刀式ATC，滿足不同客戶的需求。4、頭部組為重型箱型結構。內部肋骨強化，高剛性。
5、主軸打刀方式采用油壓機構，打刀時主軸受力均勻，延長軸承壽命。
6、電器箱采內分隔離式設計，將控制器之發熱源部分予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。
7、三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
8、三軸結構均采用硬軌設計，軌道采用美國霞板粘塑，快速移動速度為18/18/18（m/min），切削速度為8/8/8（m/min），提供高速穩定之切削進給。
9、Y軸基準面為加大支持面設計，提供運動基準面，二軌超大跨距設計，可獲得最大
切屑剛性，同時確保Y軸使用壽命。
10、所有主體件皆采用高強度鑄鐵，吸震力強，耐磨性佳；并經應力消除時效處理，確保機臺能長期保持精度。
11、所有成品均經過鐳射定位補正及循圓測試。以確保定位精度及伺服特性。且機
臺出貨前經過嚴格的檢驗措施，確保機臺的各項精度長期穩定。
特點：

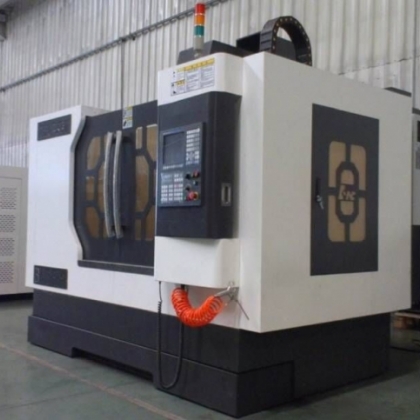

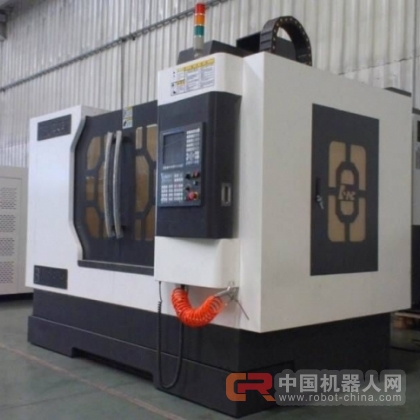

VMC-850L機臺整體設計合理，結構簡潔而緊湊，機械剛性佳。且采用皮帶式傳動方式，精度佳。機臺搭配前置沖水，后置排屑裝置，方便操作者清理（選配）。設備標準配置FANUC數控控制系統?？蓡螜C手動和自動控制，同時具備在自動控制條件下可進行手工點動調節功能，操作方便。具有突然停電數據自我保護功能，可靠性高。使用壽命長，能耗低，控制精度高，抗干擾能力強，移動速度快，適合于零件的銑、鉆孔、攻牙等操作。
二、主要技術參數：
|
機型項目 Item Model |
單位Unit |
VMC-850 |
|
工作臺尺寸 |
mm |
500X1000 |
|
X/Y/Z軸行程 |
mm |
800/500/550 |
|
主軸端至工作臺距離 |
mm |
110-610 |
|
主軸中心至立柱距離 |
mm |
560 |
|
工作臺最大負重 |
kg |
600 |
|
工作臺T型槽 |
mm |
5-18-90 |
|
X/Y/Z軸快速進給 |
m/min |
18/18/18 |
|
三軸切削進給 |
mm/min |
8000 |
|
X.Y.Z軸絲桿規格 |
mm |
4012 |
|
X.線軌規格 X-axis rail size |
mm |
MSA35LA |
|
Y.線軌規格 Z-axis rail size |
mm |
MSA45LA |
|
定位精度 |
mm |
±0.005/300 |
|
重復定位精度 |
mm |
±0.003 |
|
主軸轉速 （標準） |
rpm |
8000 |
|
主軸端錐度 |
mm |
BT40/150 |
|
控制器系統 |
/ |
FANUC |
|
主軸電機扭力 |
nm/kw |
35/7.5 |
|
X/Y/Z電機扭力 |
nm |
13.7-47 |
|
氣壓要求 |
Kg/Cm2 |
6 |
|
電力消耗 |
kva |
20 |
|
外形尺寸約 |
mm |
2330*2800*2250 |
|
機械重量約 www.stzhaoyuan.com |
kg |
5500 |
|
|
|
|
|
|
|
|
