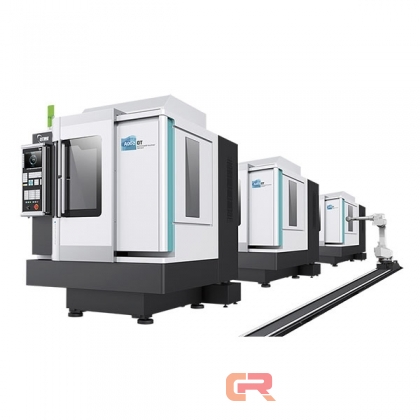

3C（PC、手機、通信）產品立式鉆攻加工中心機器人自動化生產線

1、 連線設備搭配及節拍：

2、 整線介紹：

3C（PC、手機、通信）產品立式鉆攻加工中心機器人自動線,可以完成大部分3C產品從毛坯到成品包括清洗在內的全部內容，整線主機單元為本公司自行研制開發生產的新一代數控機床，該機床具有獨特的高速直線滾動導軌副（X、Y、Z軸）設計，廣泛應用于3C（PC、手機、通信）行業、汽車零部件、小型模具加工、醫療等行業的中小型零件、殼體類的加工。機床配有全封閉防護罩，美觀、安全，防漏，保護環境。大流量自動沖屑裝置簡潔、環保、實用可靠，配以手動噴氣槍，易于清除鐵屑。

物流采用本公司合作開發的7軸行走機器人方式實現工件自動上下料，可搬運最大重量13kg,手臂最大合成速度為9.7m/s，手臂最大運動半徑為1388mm，重復定位精度為±0.05mm，防護等級為IP40（可提高到IP67）,行走最高速度為90m/min。整線還配備了上、下料臺及翻轉料架，具有上料單元少、機器人利用率高、節拍快等特點。工序能力指數CPK>1.33，整機技術指標達到國際先進水平。

3、設備組成

4、 生產線智能控制系統

總控PC通過以太網進行控制，負責上下料系統的整體調度。機械人與其對應的加工機床組成獨立的加工單元，由機械人進行控制。

總控系統具備生產數據統計調取功能，通過與各個機床的數據交換采集并整理生產數據，并且可以實現刀具的壽命管理，對于達到使用次數的刀具，在下一次切削中自動切換為新刀具。當?shù)侗P上的所有刀具均達到使用壽命時自動線停止并提醒人工更換刀具。

PLC與下面分布式I/O之間采用總線方式連接，連接方便，傳輸穩定。http://www.zylmx.com/cn/product/product12465.html
