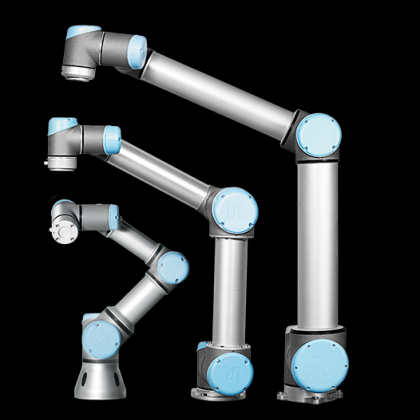

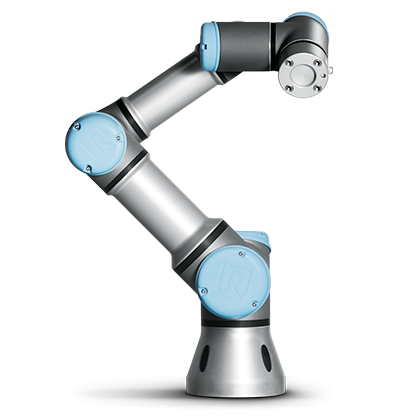

UR3

6關節機械臂

UR5

6關節機械臂

UR10

6關節機械臂

有效負載

3 kg

 5 kg

10 kg

有效工作半徑

500 mm

850 mm

1300 mm

關節范圍

+/- 360° 度,第六軸無限旋轉

+/- 360° 度

+/- 360° 度

速度

所有腕關節：360度、秒 肩、肘、基座關節180°/s

工具端TCP速度: 1 m/s

關節：最大180°/s 工具端速度: 1 m/s

基座與肩部：120°/s

肘部、手腕1、手腕2、手腕3：180°/s

工具端速度: 1 m/s

自重

11 kg

18,4 kg

 28,9 kg

可重復精度

+/- 0.03mm（按照ISO9283標準）

底座安裝面積

直徑128 mm

Ø149 mm

Ø170 mm

自由度

6 旋轉關節

控制箱尺寸（寬×高×深）

475 mm x 423 mm x 268 mm

I/O端口

             控制箱    工具箱

數字量輸入   16          2

數字量輸出   16          2

模擬量輸入    2          2

模擬量輸出    2          -

I/O電源

控制器24V 1200mA, 工具端12/24V 600mA

通訊

TCP/IP 100M兆通訊，適用IEEE 802.3u標準，
適用100BASE-TX通訊介質標準

以太網socket連接 和 Modbus TCP連接

編程

Polyscope圖形化用戶界面，12英寸觸摸屏附安裝支架

噪音

低

IP級別

IP64

 IP54

 IP54

功耗

一般程序大約100瓦特

 一般程序大約200瓦特

 一般程序大約350瓦特

人機協作

15個高級安全配置功能

材質

鋁合金，ABS塑料，PP塑料

溫度

機械臂能操作在溫度范圍0-50°C

電源

100-240 VAC 50-60 Hz

電纜

6米數據線（從機器臂到控制箱）
4,5米數據線（從觸摸屏到控制箱）
