無鐵芯直線電機由動子（線圈組件）和雙排磁軌的定子組成，其中動子位于定子雙排磁鐵的氣隙之間。線圈組件由銅線圈直接封裝而成，沒有任何鐵芯結構，因此被稱為無鐵芯電機。

優勢

Ø  沒有吸引力

動子線圈無鐵芯，故動子與定子磁軌道之間沒有吸引力。

Ø  沒有齒槽效應

無鐵芯動子，不存在齒槽效應，運行平穩。

Ø  低重量動子

同有鐵芯電機相比，動子質量更輕，可實現高的加速度，具備更優良的動態性能。

Ø  固定氣隙，易于對齊及安裝

雙排磁軌的平衡作用，抵消了磁鐵間的吸引力，易于安裝和處理。

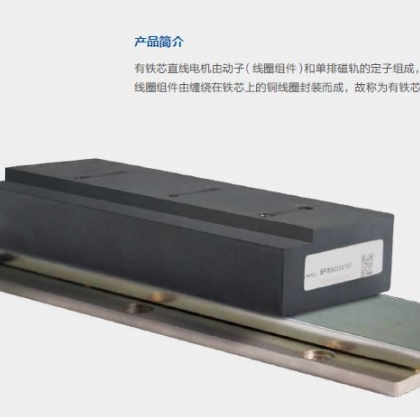

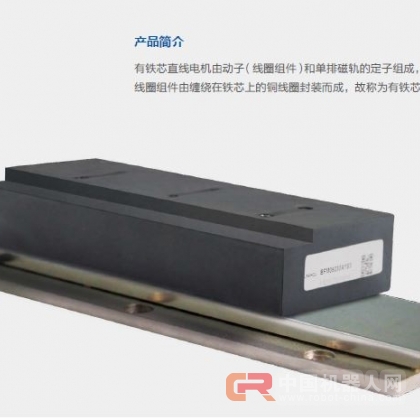

有鐵芯直線電機由動子（線圈組件）和單排磁軌的定子組成，動子位于定子上方。線圈組件由纏繞在鐵芯上的銅線圈封裝而成，故稱為有鐵芯直線電機。

優勢

Ø  推力密度高，鐵芯采用疊片結構來集中磁通量。

Ø  鐵芯設計非常經濟實惠，只需要單排磁體。

Ø  疊片結構以及大的表面面積確保良好的散熱。

Ø  模塊化的磁軌，允許無限制的行程長度。
