詳細說明
箱式工業遙控器系列，是科亞自主研發，采用無線遙控方式，配以增強型實時監控系統，可在遠程監控下實施無線遙控，大屏顯示圖像清晰，配以紅外攝像可在黑暗環境清晰顯示，雙攝像信息傳輸，提供更多便利觀察。主要應用于消防機器人、智能移動平臺等多種設備，配以無線接收模塊和電機驅動模塊，可獨立實現多方位需求。
二、遙控器性能指標
遙控距離：500m。
使用進口無線電零件，穿障力更強。
雙模跳頻工作，抗電磁干擾能力強
控制和視頻信息地址匹配，解決多機作戰干擾問題。
實時顯示車輛電池電量和遙控器電池電量，對電池電量做出有效預警。
搖桿式操作，人機融合，操作簡單，定位精準。
封閉式外箱，軍工級材料，防摔抗震，IP65高強防護等級。
急?？刂?，提高安全性防護。
三、遙控器型號說明
表1 遙控器型號說明表
圖1 型號命名圖
說明：
1、模擬顯示屏—顯示無延時，干擾時會有雪花，屏幕會出現抖動。
2、數字顯示屏—圖像清晰，顯示會有延時。
（干擾越大延時時間越長，一般為2秒左右）
四、參數說明
表2 遙控器參數表
五、遙控器尺寸大小說明
①L*W*H=380*300*140mm。
圖2 尺寸大小圖a
②L*W*H=335*235*125mm。
圖3 尺寸大小圖b
六、遙控器面板介紹
①型號：KY-YKQY2K12-01 DV、KY-YKQY2K12-02 DV

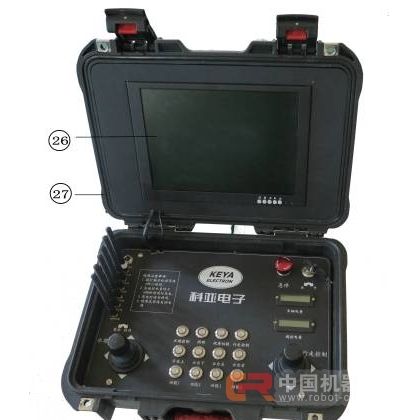

圖4 KY-YKQY2K12-0X DV面板a
圖5 KY-YKQY2K12-0X DV面板b
1 遙控器電源總開關：將此開關用鑰匙旋轉，即接通遙控器總電源進入工作狀態。
2 急停開關：將此開關按下，即可緊急停車。
3 車輛電量顯示：顯示車輛電池剩余電量。
4 遙控電量顯示：顯示遙控器電池剩余電量。
5 行走方向控制搖桿：控制車輛360°全方位運行。
6 水炮方向控制搖桿：控制水炮噴射方向，實現水炮的俯仰、左右擺動等操作。
7--12 遙控視頻天線：發射接收從攝像頭的傳輸信號。
13 水炮控制按鈕：將此按鈕按下，即可通過水炮方向控制搖桿實現水炮控制。
14 照明控制按鈕：將此按鈕按下，車輛前方照明燈打開，可在黑暗環境操作。
15 視角切換按鈕：此按鈕主要切換設備兩攝像頭的視頻情況。
16 行走控制按鈕：將此按鈕按下，即可通過行走方向控制搖桿實現行走 控制。
17 云臺上按鈕：控制攝像頭向上移動，方便查看上方環境。
18 云臺下按鈕：控制攝像頭向下移動，方便查看下方環境。
19 云臺左按鈕：控制攝像頭向左移動，方便查看左邊環境。
20 云臺右按鈕：控制攝像頭向右移動，方便查看右邊環境。
21--22 功能按鈕：預留功能，可根據客戶需求實現定做。
23 功能按鈕：遠焦按鈕，實現遠焦對焦。
24 功能按鈕：近焦按鈕，實現近焦對焦。
25 充電插口：遙控器電池充電口。‘
26 視頻顯示屏：用于顯示攝像頭通過無線天線傳輸?shù)囊曨l資料。
27 外殼：軍工級外殼保護。
?
