BenchMark 450 主要技術參數 |
XY 精度:E2=(2.5+5L/1000)微米
Z 精度:E1=(2.0+8L/1000)微米 （ 帶TTL激光和可選5倍鏡頭）
|
|
英制單位 |
公制單位 |
||||||
|
測量范圍 |
18" X18"X6" |
450x450x150毫米 |
||||||
|
尺寸 |
48" X45"X67" |
1210x1140X1700毫米 |
||||||
|
負載能力 |
65千克 |
|||||||
|
臺面分辨率 |
0.5微米 |
|||||||
|
光學 |
雙重放大 (物鏡 X) |
|||||||
|
|
低 |
0.8 |
1.0 |
2.5 |
5.0 |
10.0 |
25.0 |
|
|
|
高 |
3.2 |
4.0 |
10.0 |
20.0 |
40.0 |
100.0 |
|
|
標配物鏡 |
1X |
|||||||
|
可選物鏡 |
0.8X,2.5X,5X |
|||||||
|
照明 |
LED 背光,LED 同軸面光 |
|||||||
|
可選特征 |
多色可編程環形燈 (PRL) |
|||||||
|
|
Ronchi 柵格自動聚焦 |
|||||||
|
|
TTL 激光 |
|
|
|||||
|
|
旋轉分度工作臺 |
|||||||

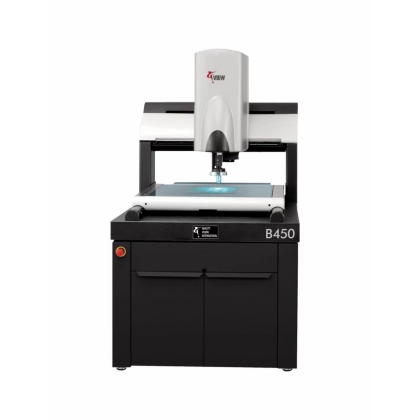

BenchMark 450 擁有中程測量范圍，高精度，適應于復雜封裝以及注塑部件。
BenchMark 安裝有橋接器，分離了X,Y軸的運動，從而不會互相造成影響，此類設計可使設備在臺面運動上完整性和精度達到最大化，這種橋接類型也使得取放大產品更加效率，可使機器誤差最小化，BenchMark系列設備非常緊密，總空間誤差少于 5 英尺。
雙重光學放大，可選TTL激光傳感器使得BenchMark 適合于多種應用，包括注塑部件、絲網印刷模具、印刷電路板、焊錫膏環氧膠點、精密機械部件等
|
|
|
|
|
|
|
|
