SprintMVP™ 1500是一款適用于大型部件，全自動，非接觸式測量系統。擁有卓越的標準配置，物超所值，絕對是能讓您放心使用的，精確的，可重復測量的系統。
測量范圍
|
型號 |
X |
Y |
Z |
|
SprintMVP 1500 |
900 |
1500 |
200 |
|
SprintMVP 1550 |
1240 |
1500 |
200 |
|
SprintMVP 1552 |
1500 |
1500 |
200 |
技術說明：
|
SprintMVP 機型 |
1500 |
1550 |
1552 |
|
行程范圍 (mm) |
900 x 1500 x 200 |
1250 x 1500 - 2000 x 200 |
1500 x 1500 - 2000 x 200 |
|
承載量 (kg) |
100 |
100 |
100 |
|
XYZ 光柵分辨率 (µm) |
0.5 |
0.5 |
0.5 |
|
電動變焦比率 |
6.5 : 1 |
6.5 : 1 |
6.5 : 1 |
|
屏幕放大倍率 |
27 x - 370 x |
27 x - 370 x |
27 x - 370 x |
|
視場 (FOV) 對角測量 |
9.1 mm至 0.6mm |
9.1 mm至 0.6mm |
9.1 mm至 0.6mm |
|
XY (E2)* |
(5.0+8L/1000)um |
(5.5+8L/1000) µm |
(8.5+8L/1000) µm |
|
Z (E1)* |
(4.0+8L/1000) µm |
(4.0+8L/1000) µm |
(4.0+8L/1000) µm |
|
|
|||
特點
•堅固的花崗石底座
•電動變焦鏡頭系統，24X-370X屏幕數字/光學放大倍率標準配備，全功能MeasureX界面
•12X -1470X屏幕數字/光學放大倍率與可選的附加鏡頭和雙顯示器用戶界面
•標準配備LED背光，頂光和高亮度環光
•光學電動變焦及高分辨率彩色數字攝像頭
•Measure-X®測量軟件–輕松為任意部件創建和運行自動測量例程
軟件使測量更簡單
QVI®Measure-X測量軟件令它便于測量零件。FeatureFinder®(特征尋找器)令它易于在圖像視窗里馬上測量任何特征。如有CAD可用,只管下載DXF格式的檔案及讓Measure-X測量軟件為你創造測量程序。AutoCorrelateTM(自動對比)能讓你不需要夾具就可以測量工件。

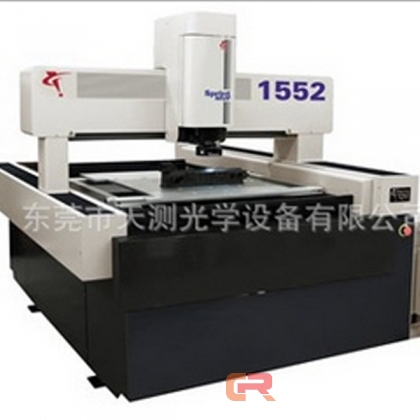

SprintMVP 1500-1552 系統
全自動大面積測量系統
SprintMVP™ 1500是一款適用于大型部件，全自動，非接觸式測量系統。擁有卓越的標準配置，物超所值，絕對是能讓您放心使用的，精確的，可重復測量的系統。
SprintMVP 特征:
•堅固的花崗石底座
•電動變焦鏡頭系統，24X-370X屏幕數字/光學放大倍率標準配備，全功能MeasureX界面
•12X -1470X屏幕數字/光學放大倍率與可選的附加鏡頭和雙顯示器用戶界面
•標準配備LED背光，頂光和高亮度環光
•光學電動變焦及高分辨率彩色數字攝像頭
•Measure-X®測量軟件–輕松為任意部件創建和運行自動測量例程
強大的 Measure-X® 測量軟件
Measure-X 測量軟件 為系統操作和尺寸測量提供了一系列獨有的功能設置, 通過圖形界面可以在幾種語言之間切換。
|
X-Y 軸 |
英制 |
公制 |
|
XY 行程 (MVP 1500) |
35" x 59" |
900 x 1500 mm |
|
XY 行程 (MVP 1550) |
49" x 59" |
1240 x 1500 mm |
|
XY 行程 (MVP 1552) |
59" x 59" |
1500 x 1500 mm |
|
XY 精度* (MVP 1500) |
E2 = (5.0 + 8L/1000) µm |
|
|
XY 精度* (MVP 1550) |
E2 = (5.5 + 8L/1000) µm |
|
|
XY 精度* (MVP 1552) |
E2 = (8.5 + 8L/1000) µm |
|
|
光柵尺分辨率 |
0.00002" |
0.5 µm |
|
Z-軸 |
||
|
Z 行程 |
8" |
200 mm |
|
Z 精度** |
E1 = (4.0 + 8L/1000) µm |
|
|
光柵尺分辨率 |
0.00002" |
0.5 µm |
|
光學性能 |
||
|
工作距離 (with VectorLight) |
2.75" |
70 mm |
|
20" 顯示器上放大倍率 |
35x to 175x |
|
|
視場 |
0.07" - 0.35" |
1.8 - 8.9 mm |
|
物理特性 |
||
|
載重 |
220 lbs |
100 kg |
|
環境 |
||
|
溫度, 安全操作 |
59°F- 86°F |
15°C- 30°C |
|
達標溫度 |
68°F± 2°F |
20°C± 1°C |
|
|
|
|
|
|
|
|
