特征
|
收益
|
- 幾分鐘內完成自動檢測，而不是幾小時
- 使收集，自動校準和檢測過程一體化
- 提供 GD&T 報告
- 提供全3D質量監控
- 包括 Go/No Go 性能
- 兼容多種多樣的材料和顏色
- 可在所有正常燈光照明下工作
- 創建數字檢驗報告,可以保存和共享
|
- 減少了95%的測量時間 (與CMM檢測相比較)
- 提高生產效益
- 減少設備停機時間
- 減少材料浪費
- 減少人為檢測錯誤
- 提高客戶持有時間
- 提高客戶滿意度
|
物理特性
|
性能概覽
|
- 封裝:
- 長度: 6 英尺 3 寸, 1.91米
- 深度: 36 英寸, 0.92米
- 高度: 7 英尺 3 寸, 2.21米
- 重量: 1600 磅, 726 千克.
- 電力: 120 or 220 VAC, 50/60 Hz
- 激光: CDRH Class II / IEC Class 2M
|
- 800 mm (30 in) 垂直運動軌道
- 1250 mm (48 in) 水平運動軌道
- 高精度旋轉平臺，360度自動調整掃描零件
- 掃描量取決于掃描頭的使用.
Click here for more information
- 從 18,000 to 100,000+ 點/每秒
|
注射成型塑料在汽車工業領域中得到廣泛使用 — 引擎蓋下、汽車內飾以及外部車身組件。模塑件可被制成非常復雜的形狀來優化其重量和強度，新型塑料讓注射成型組件大行其道，金屬不再是唯一的選擇。但同時，這些復雜的形狀卻使成型塑料零件的一些尺寸規范的衡量難以得到控制。
汽車制造者的福音
shapegrabber® 3d線性激光掃描儀是快速準確檢測汽車零部件完整形貌的理想工具：
l 嚴格的質量控制措施適用于精密注塑成型塑料
l 在幾分鐘內捕獲數百萬的數據點，準確反映了真實的表面幾何形態
l 掃描結果可直接與cad 3d模型進行比對，簡便易用
l 掃描數據提供準確和及時的原型反饋,允許更快更好的零件設計和過程優化
在線生產不再需要依靠卡尺或緩慢的cmm來采集樣本點。shapegrabber可快速檢測整個零部件, 從容地做出工件合格/不合格的判定。
shapegrabber在注射成型塑料組件上的應用
shapegrabber三維激光掃描儀在注塑塑料零件上尤其具有使用價值，因為它可以：
l 準確測量復合曲線的復雜形狀
l 有效探測翹曲、扭曲、彎曲和收縮，解決裝配問題
l 掃描任意尺寸、材質、顏色的工件
l 幾分鐘完成獲數百萬數據點的掃描
l 結果的可視性可更快找出問題的根源
l 工件無需固定在昂貴的夾具上
l 掃描結果記錄在自動生成的報告內，成為向客戶提供質量保證過程的一個環節

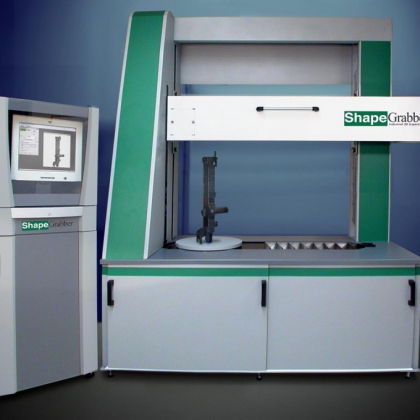

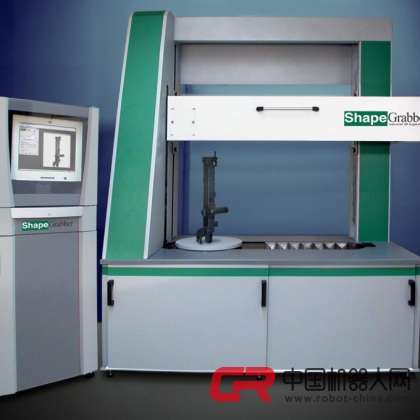

shapegrabber® ai810 3d自動激光掃描儀是檢測對有著速度、完全覆蓋、易用性要求的復雜零件的理想工具。它可容納的工件小如一個硬幣，大到一個迷你冰箱的體積。
有了ai810，汽車制造商可減少檢測時間，并大大提高了產品覆蓋面。通過減少缺陷、提供產品合規證明，客戶滿意度得到了提升。
快速有效的掃描檢測更可減少生產設備停機時間、材料浪費以及人工檢測錯誤。
基本技術規格—ai810，配備sg156掃描頭：
數據采集速率: 每秒39,000至350,000個數據點
最大掃描行程: 1250 mm x 800mm x 700 mm (48 in x 30 in x 27 in)
激光等級: cdrhclassii / iec class2m
報告類型：: 色差圖, by-out boxes,表格，截面圖, gd&t,列表
報告格式: excel,word, html, pdf
