Cobra |
2D |
3D |
|
測量范圍 (XY) |
50 mm(Y) |
50 mm(Y) x 100 mm (X) |
|
最小步長 |
0.001 mm |
0.001 mm |
|
傳感器類型 |
DRS 300 |
DRS 500 |
DRS 2000 |
DRS 8000 |
|
捕獲范圍 (Z) |
0.3 mm |
0.5 mm |
2 mm |
8 mm |
|
精度* (µm) |
1.0 |
1.0 |
10.0 |
40.0 |
|
光斑尺寸 (µm) |
7 - 12 |
16 - 23 |
32 - 48 |
60 - 85 |
|
相隔距離** (mm) |
17 mm |
17 mm |
31.5 mm |
50 mm |
*捕獲范圍內的精度
**相隔距離是指傳感器的最低點到Z軸捕獲范圍中心的距離.

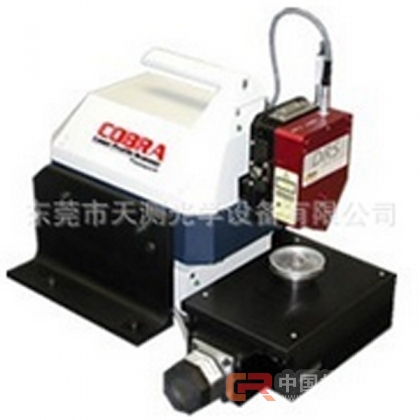

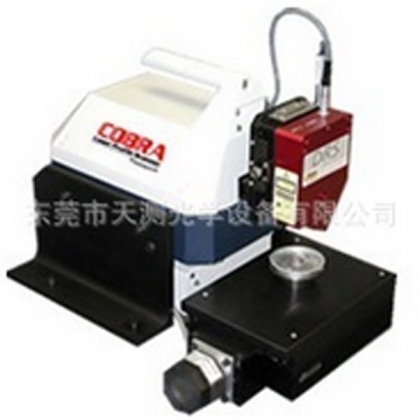

Cobra 3D 激光輪廓掃描儀
關于區域性能的更多信息
Cobra™ 3D 增加了一個自動化X軸 ，使掃描區域大至 2" x 2".
Scan-X® 軟件 更容易掃描并分析結果
特征:
Cobra 3D 使用 DRS™ (數字范圍傳感器)技術, 自動化 X 和 Y 軸運動, 重型花崗巖底座, 以及 Scan-X 軟件
Scan-X 軟件使掃描更簡單. 可查看并分析你所需要的尺寸信息。系統核心是已得到驗證的DRS 技術, 結合精確的馬達控制, 和數據分析軟件. 因此Cobra 3D 掃描只需在表面上移動 DRS傳感器, 不需要特殊的夾具.
|
詳細規格 |
|
標準配置 |
Cobra 激光輪廓掃描儀（帶自動化X軸平臺）, 安裝花崗巖板; 一個DRS傳感器(如下); Scan-X 軟件 |
|
數據速率 |
1000 點每秒; 用戶配置 |
|
DRS-300 Sensor |
5 微英寸 動態分辨率 ，范圍 0.012" |
|
DRS-500 Sensor |
5 微英寸 動態分辨率 ，范圍 0.019" |
|
DRS-2000 Sensor |
40 微英寸動態分辨率 ，范圍0.078" |
|
DRS-8000 Sensor |
160 微英寸動態分辨率，范圍 0.315" |
|
每次掃描最大讀取 |
5000 |
|
最大 X 掃描長度 |
4.0" (100 mm) |
|
最大 Y 掃描長度 |
2.0" (50 mm) |
|
Z 調整范圍 |
2.0" (50 mm) |
|
最小步長 |
0.00004" (0.001 mm) |
|
選項 |
PC 工作臺 (來電咨詢最新細節), 校準基準, 額外的 DRS 傳感器 |
|
電源要求 |
100 - 240 vac, 50 - 60 Hz, 2.0 amps |
|
喉口深度 (底座到激光光斑 ） |
2.75 - 4.75" (70 - 120 mm) |
|
尺寸 |
20 x 24 x 16" (500 x 610 x 400 mm) |
|
大概重量 |
175 lb(80 kg) 不含計算機 |
|
重要特性和選項 |
|
可視相機選項 |
|
在 Cobra 上安裝一個 video camera 實現實時圖像. |
|
應用 |
|
|
|
|
|
|
|
|
|
