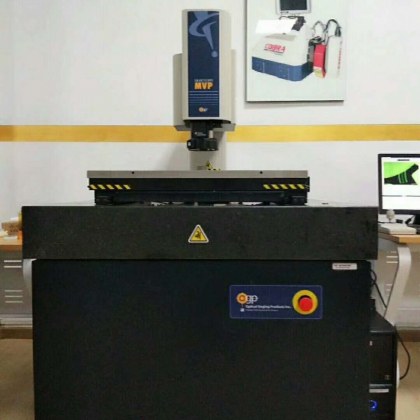

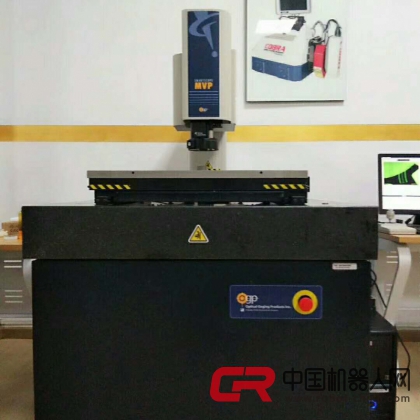

SprintMVP™400/600是一臺大容量，全自動的，3軸尺寸測量系統。提供三種測量范圍以適應各種尺寸部件及裝置的測量。它配置了精密的工作臺及光學系統、高分辨率彩色數碼攝像頭以提供高清電子成像。
測量范圍
|
型號 |
X |
Y |
Z |
|
SprintMVP 400 |
450 |
450 |
150 |
|
SprintMVP 400 (帶延長Z軸) |
450 |
450 |
300 |
|
SprintMVP 600 |
450 |
610 |
150 |
、
技術說明：
|
SprintMVP 機型 |
400 |
600 |
|
行程范圍 (mm) |
450 x 450 x 150 - 300 |
450 x 610 x 150 |
|
承載量 (kg) |
30 |
30 |
|
XYZ 光柵分辨率 (µm) |
0.5 |
0.5 |
|
電動變焦比率 |
6.5 : 1 |
6.5 : 1 |
|
屏幕放大倍率 |
27 x - 370 x |
27 x - 370 x |
|
視場 (FOV) 對角測量 |
9.1 mm至 0.6mm |
9.1 mm至 0.6mm |
|
精度 XY (E2)* |
(3.0+8L/1000) µm |
(3.5+8L/1000) µm |
|
精度 Z (E1)* |
(4.0+8L/1000) µm |
(4.0+8L/1000) µm |
特點
•用于穩定的巨大花崗巖底座
•結構精密的XY軸
• XY和Z軸標準配置0.5微米光柵
•完全自動–3軸操縱桿控制
•強大的Measure-X®測量軟件
光學
•百萬像素高清彩色數碼攝像頭
•電動變焦系統，24X-370X屏幕數字/光學放大倍率標準配備全功能MeasureX界面
•12X- 1470X屏幕數字/光學放大倍率與可選的附加鏡頭和雙顯示器用戶界面
•標準配備LED背光,表面光和高亮度環光
可選件
•Renishaw可接觸式探頭和探針更換架
•QVI®DRS™激光
•旋轉分度器
•數字I/O性能
軟件使測量更簡單
QVI®Measure-X®測量軟件令它便于測量零件FeatureFinder®(特征尋找器)令它易于在圖像視窗里馬上測量任何特征。如有CAD可用,只管下載DXF格式的檔案及讓Measure-X測量軟件為你創造測量程序。AutoCorrelate™(自動對比)能讓你不需要夾具就可以測量工件。
SprintMVP 400 系統
測量大型工件和組件的三軸測量系統
SprintMVP 400 落地式系統可以同時實現大型工件或組件以及許多小型部件的三軸測量，可編程變焦光學結合全LED照明以及彩色相機可以提供標準光學配置下高達175X的放大倍數.
SprintMVP 特征:
強大的 Measure-X® 測量軟件
SprintMVP 400 系統配置簡單易用的Measure-X 測量軟件. 擁有眾多的測量工具,包括視頻自動聚焦, 電動變焦,高水平邊緣檢測, 容易區分的圖標以及點和點擊界面, Measure-X 使任何人都可以獲得準確的測量結果.
|
X-Y 軸 |
英制單位 |
公制單位 |
|
XY 行程 |
18" x 18" |
450 x 450 mm |
|
XY 精度* |
E2 = (3.0 + 8L/1000) µm |
|
|
光柵尺分辨率 |
0.00002" |
0.5 µm |
|
Z-軸 |
||
|
Z 行程 |
6" |
150 mm |
|
Z 行程 (可選項) |
12" |
300 mm |
|
Z 精度** |
E1 = (4.0 + 8L/1000) µm |
|
|
Z 精度** （帶可選接觸式探針或激光) |
E1 = (2.5 + 8L/1000) µm |
|
|
光柵尺分辨率 |
0.00002" |
0.5 µm |
|
光學性能 |
||
|
工作距離 (帶 VectorLight) |
2.75" |
70 mm |
|
放大倍率 （ 20" 顯示器） |
35x 到 175x |
|
|
視場 |
0.07" - 0.35" |
1.8 - 8.9 mm |
|
物理特性 |
||
|
載重 |
66 lbs |
30 kg |
|
環境 |
||
|
溫度, safe operating |
59°F- 86°F |
15°C- 30°C |
|
Temperature to meet specifications |
68°F± 2°F |
20°C± 1°C |
|
|
|
|
|
|
|
|
