唾手可得的寬幅大照片
SNAP在其寬大的78毫米視場內能夠測量任何工件。遠心光學鏡頭在最高放大倍率下精確測量超過35mm厚的工件，或在最低倍率下測量達75mm厚的工件。當向下調節了75mm的平臺后，就可測量超過100mm厚的工件。
高解析度的視頻
兆像素級的定制攝像頭有著高解析度的視頻圖像效果。無須移動工件，儀器自帶的Video™圖像處理器可在視窗任意角度調整焦距，并單獨測量任何一個微小細節，分辨率可達50納米。
靈活的照明系統
SNAP只使用高亮度的LED冷光燈作為照明系統。SNAP配備了用于輪廓投影的背光，成直角的頂光可觀測到鉆孔和氣孔內徑，8扇區可編程的環型光提高了工件表面特征的對比度，有了這三種照明，就可很方便的選擇使用適合不同工件的燈光或燈光組合。
Measure-X 2D測量軟件– 發揮到極致的性能
Measure-X 2D測量軟件可在一個程序內完成一整套特征測量，不論你有多少個測量點或測量步驟。編程也是非常便捷的——從CAD導入開始，測量樣件，或放置好一個工件后，直接測量。Measure-X獨特的AutoCorrelate功能允許工件隨意放置—— 用戶無須進行工件定位，SNAP會自動識別工件，進行測量。

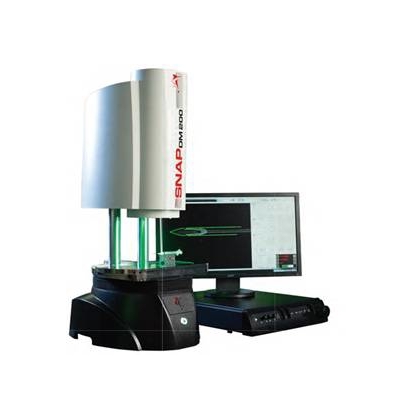

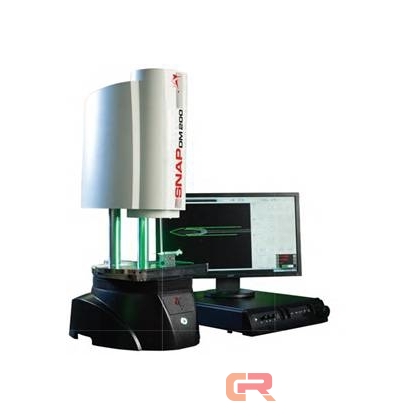

| RAM SANP 系列 | ||||
| 型號 | QVI SNAP | QVI SNAP DM200 | QVI SNAP DM350 | |
| 行程 | X | 78 | 250 | 450 |
| Y | 78 | 100 | 450 | |
| Z | 75 | 75 | 75 | |
| 外形尺寸 | X | 340 | 420 | 1160 |
| Y | 420 | 610 | 1650 | |
| Z | 750 | 880 | 1640 | |
| 工作臺承重（KG） | 4 | 4 | 30 | |
| 機臺重量（KG） | 43.5 | 56 | 980 | |
| 重復性 | 高倍2um 低倍5um | 高倍2um 低倍5um | 高倍2um 低倍5um | |
| 測量精度 | 低倍10 µm + L/150 高倍5 µm + L/150 |
低倍10 µm + L/150 高倍5 µm + L/150 |
低倍10 µm + L/150 高倍5 µm + L/150 |
|
| 測量軟件 | Measure-X | |||
| 光學系統 | 全景鏡頭，雙倍率，圖像自動校準 | |||
| 攝像機 | QVI百萬高黑白數碼相機，像素點大小5.5um | QVI百萬高精密黑白數碼相機，像素點大小2.2um | QVI百萬高精密黑白數碼相機，像素點大小2.2um | |
| 可視范圍 | 低倍78mm 高倍9.75 | 低倍100mm 高倍25mm | 低倍100mm 高倍25mm | |
| 圖像處理 | SNAP 先進的圖像分析單元，256級灰度，10:1 - 50:1 像素的分辨率 | |||
| 攝像機景深 | 低倍38mm 高倍4.75 | |||
| 光源 | 輪廓光 | LED冷光源，亮度連續可調 | ||
| 形環燈光 | 可編程8區智慧燈(紅色，綠色或區域可調節） | |||
| 表面光 | LED冷光源，亮度連續可調 | |||
| 選配功能 | TTL激光選項，具有自動聚焦和掃描功能 | |||
| 可編程多色環形燈(PRL)選項 | ||||
| SNAP 200可視范圍可選配:低倍78mm 高倍19.5mm | ||||
| 高像素?cái)z像頭 | ||||
| AMF 光學掃描 及 選配Measure-x Elements,MeasureFit等軟件 | ||||
| 操作系統及電腦 | Win7 操作系統 電腦配置: I3 CPU 4G內存 250G硬盤 DVD刻錄光盤 24寸LED顯示器 | |||
| 電源 | 220 V ± 10%，50 Hz（用電設備要求接地可靠：接地電阻小于4歐姆） | |||
| 工作環境 | 20℃± 2℃，溫度變化＜2℃/hr，濕度30% ~ 50% | |||
| 振動＜0.0015g，低于15Hz | ||||
|
|
|
|
|
|
|
|
