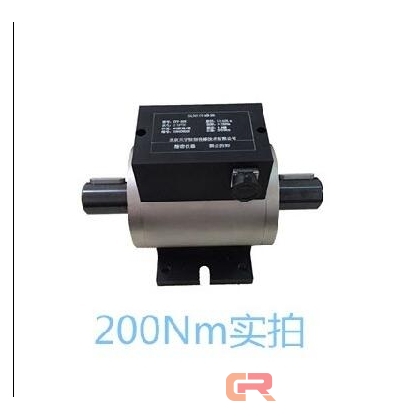

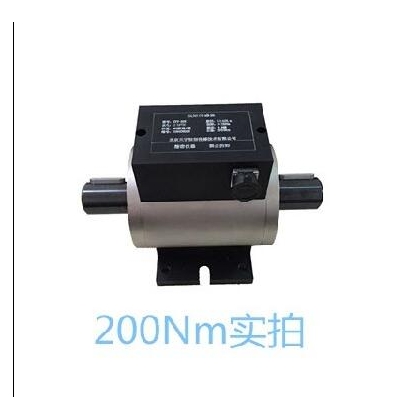

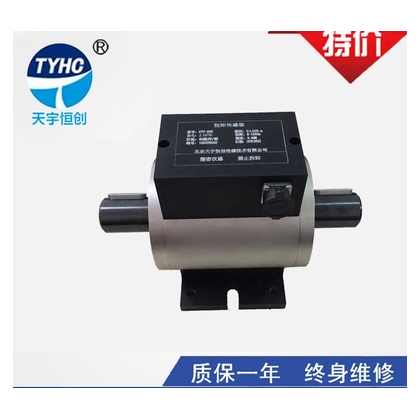

CYT-302動態扭矩傳感器
產品簡介
CYT-302動態扭矩傳感器是我公司在應變橋專有的技術基礎上研制開發的，專門用于測量轉矩、轉速參數的旋轉測量。此傳感器輸出為方法頻率信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期高轉速運轉。廣泛應用于電機、發電機、測功機、風機、
減速機、柴油機、齒輪箱、試驗機、農機、閥門、螺栓擰緊、粘度計等的轉矩、轉速和功率的檢測。本系列動態扭矩傳感器設計了多種安裝形式，給用戶帶了極大方便。
參數規格
量程 0～±5N.m—±500KN.m(可選)
供電電源 ±15V DC、24V DC(可選)
扭矩信號 5～15Khz、4～20mA、1～5V(可選)
轉速量程 0～1000、3000、6000、8000、15000轉/分(可選)注：低于50轉/分建議使用編碼器測量轉速。
轉速信號 60脈沖/轉、4～20mA(可選)
精度 ±0.1%、±0.25%、±0.5% (可選)
年穩定性 0.3%/年
絕緣電阻 ≥200MΩ（100VDC）
環境溫度 -20~60℃
相對濕度 0~90%RH
過載能力 150%
頻率響應 100μs
安裝方式 單鍵、雙鍵、花鍵、法蘭(可選)
產品特點
既可以測量靜止扭矩，也可以測量旋轉扭矩和轉速；
檢測精度高、穩定性好、抗干擾能力強；
體積小、重量輕、易于安裝；
不需反復調零即可連續測量正反轉扭矩；
沒有集流環等磨損件，可高轉速長時間運行；
應變彈性體強度大，可承受150%載荷；
既可水平安裝，也可垂直安裝；
傳感器部分可脫離二次儀表獨立使用，直接與測量板卡，PLC或DCS組成扭矩測量裝置。
安裝要求
1.測量傳感器的軸徑和中心高。
2.使用兩組聯軸器，將帶扭矩傳感器安裝在動力源和負載之間。
3.傳感器可選用剛性或者彈性聯軸器連接。震動較大、同心度小于0.2mm大于0.05mm時，建議選用彈性聯軸器，安裝同軸度超過0.2mm時，嚴禁使用。如果通過萬向節連接，同心度可適當大些。
4.動力及負載設備必須固定可靠避免振動。
5.將本扭矩信號傳感器的基座與設備的基座固定可靠，避免產生彎矩。
6.標準傳感器無論采用水平或者垂直安裝，傳感器不允許承受過大的軸向力、彎矩，否則影響傳感器的使用，甚至造成傳感器的損壞。

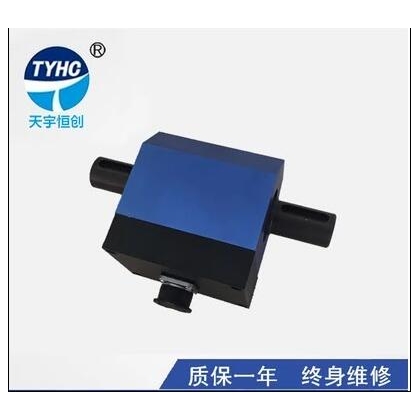

7、安裝前請仔細閱讀隨機攜帶的產品說明書。CYT-303微量程扭矩傳感器
產品簡介
CYT-303微量程扭矩傳感器適用于主要應用于微量程（2Nm以下）扭矩的測量。當扭矩測量值小于2Nm時，旋轉體支撐軸承的磨擦力矩就成了不可忽略的干擾因素。CYT-303型采取應變區和供電、發射區分開布置，使應變區避開軸承的影響，有效的改善和提高了扭矩傳感器的抗過載能力及測量精度。
應用領域：微電機，粘度計等為小量程扭矩的測量。
技術指標
指標名稱 參數規格
量程 0～±0.05N.m—±2N.m可選
供電電源 ±15V DC、24V DC
扭矩信號 5～15Khz、4～20mA、1～5V、0-10V（可選）
轉速量程 0～1000、3000、6000、8000轉/分
轉速信號 60脈沖/轉、4-20mA、1～5V
精度 ±0.25%、±0.5%
年穩定性 0.3%/年
絕緣電阻 ≥200MΩ(100VDC)
環境溫度 -20～60℃
相對濕度 0～90%RH
過載能力 150%
頻率響應 100μs
安裝要求
CYT-303微量程扭矩傳感器是CYT-302扭矩傳感器的小量程方式：當量程小于2N•m時，傳感器兩端的支承軸承的磨擦力矩就成了不可忽略的干擾因素。CYT-303扭矩傳感器在結構上與CYT-302扭矩傳感器的不同之處：在于避免了軸承的磨擦力矩的干擾。
安裝要求
1.兩種外形尺寸。見附圖A型轉矩轉速傳感器和B型轉矩轉速傳感器。
① A型屬兩端軸伸平鍵聯接。
② B型屬一端軸伸一端軸孔平鍵聯接，軸孔為φ6，內設頂絲與輔助端的設
備軸平面相接觸，小于φ6時，訂貨時須預先聲明。
2.CYT-303扭矩傳感器分a．b端，b端為測量端,a端為輔助
b端通過聯軸器與被測設備相聯接，安裝時一定要避免附加彎矩。
3.如果需要測量轉速時，只要在本系列扭矩傳感器的外殼上安裝上專用測速傳感器及其測速輪，即可測得每轉 6--60個方波的轉速信號。
CYT-307盤式扭矩傳感器
產品簡介
CYT-307盤式扭矩傳感器適用于軸向空間比較短的需要測量扭矩轉速的場合.
應用領域
電機，發動機，風機，柴油機，水泵，閥門，石油機械，試驗機，農機，攪拌機械，鉆探機械等旋轉裝置的扭矩和轉速的測量及扭矩保護場合。
技術指標
指標名稱 參數規格
量程 0～±50N.m—±50KN.m可選
供電電源 ±12V DC、±15V DC、24V DC
扭矩信號 5～15kHz、4～20mA、1～5V
轉速量程 0～1000、3000、6000、8000、15000轉/分
轉速信號 60脈沖/轉、4-20mA
精度 ±0.1%、±0.2%、±0.5%
年穩定性 0.3%/年
絕緣電阻 ≥200MΩ（100VDC）
環境溫度 -20～60℃
相對濕度 0～90%RH
過載能力 150%
頻率響應 100μs
安裝方式 盤式法蘭
產品特點
1.扭矩測量功能;
2.能源及信號非接觸傳遞功能,
3.輸出信號數字化功能.
4.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,
5.傳遞信號時與是否旋轉，轉速和轉向無關。
6.靜止外殼和旋轉盤之間無軸承,可以適應長時間,高轉速運轉。
7. 本盤式扭矩傳感器精度高，穩定性好；
8.體積小，重量輕，易于安裝；
9. 不需反復調零即可連續傳遞正反轉扭矩信號；
10.沒有集流環等磨損件，可以高轉速長時間運行；
11. 抗干擾性強；
12. 可任意位置,任意方向安裝;
安裝要求
1．CYT-307盤式扭矩傳感器由靜止外殼和旋轉盤兩部分組成.
2．將旋轉盤的兩端通過法蘭聯軸器分別與動力或負載聯接.
3．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間不可接觸!
