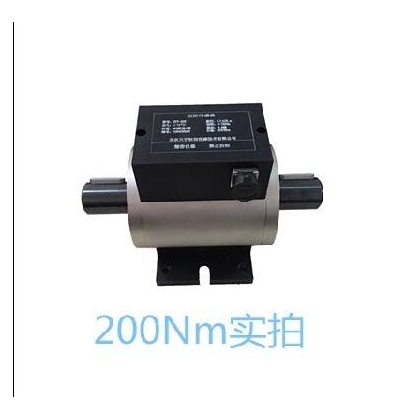

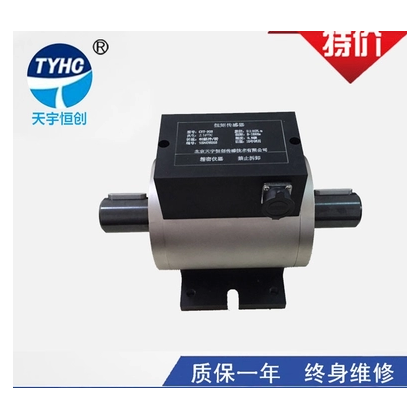

產品簡介

  CYT-302動態扭矩傳感器是我公司在應變橋?qū)Ｓ械募夹g(shù)基礎上研制開發的，專門用于測量轉矩、轉速參數的旋轉測量。此傳感器輸出為方法頻率信號或4-20mA電流信號，抗干擾能力強，使用方便。傳感器由于是變壓器感應供電，可以長期高轉速運轉。廣泛應用于電機、發電機、測功機、風機、減速機、柴油機、齒輪箱、試驗機、農機、閥門、螺栓擰緊、粘度計等的轉矩、轉速和功率的檢測。本系列動態扭矩傳感器設計了多種安裝形式，給用戶帶了極大方便。



量程 0～±5N.m—±500KN.m(可選)

供電電源 ±15V DC、24V DC(可選)

扭矩信號 5～15Khz、4～20mA、1～5V(可選)

轉速量程 0～1000、3000、6000、8000、15000轉/分(可選)注：低于50轉/分建議使用編碼器測量轉速。

轉速信號 60脈沖/轉、4～20mA(可選)

精度 ±0.1%、±0.25%、±0.5% (可選)

年穩定性 0.3%/年

絕緣電阻 ≥200MΩ（100VDC）

環境溫度 -20~60℃

相對濕度 0~90%RH

過載能力 150%

頻率響應 100μs

安裝方式 單鍵、雙鍵、花鍵、法蘭(可選)



既可以測量靜止扭矩，也可以測量旋轉扭矩和轉速；

檢測精度高、穩定性好、抗干擾能力強；

體積小、重量輕、易于安裝；

不需反復調零即可連續測量正反轉扭矩；

沒有集流環等磨損件，可高轉速長時間運行；

應變彈性體強度大，可承受150%載荷；

既可水平安裝，也可垂直安裝；

傳感器部分可脫離二次儀表獨立使用，直接與測量板卡，PLC或DCS組成扭矩測量裝置。



1.測量傳感器的軸徑和中心高。

2.使用兩組聯軸器，將帶扭矩傳感器安裝在動力源和負載之間。

3.傳感器可選用剛性或者彈性聯軸器連接。震動較大、同心度小于0.2mm大于0.05mm時，建議選用彈性聯軸器，安裝同軸度超過0.2mm時，嚴禁使用。如果通過萬向節連接，同心度可適當大些。

4.動力及負載設備必須固定可靠避免振動。

5.將本扭矩信號傳感器的基座與設備的基座固定可靠，避免產生彎矩。

6.標準傳感器無論采用水平或者垂直安裝，傳感器不允許承受過大的軸向力、彎矩，否則影響傳感器的使用，甚至造成傳感器的損壞。

7、安裝前請仔細閱讀隨機攜帶的產品說明書。

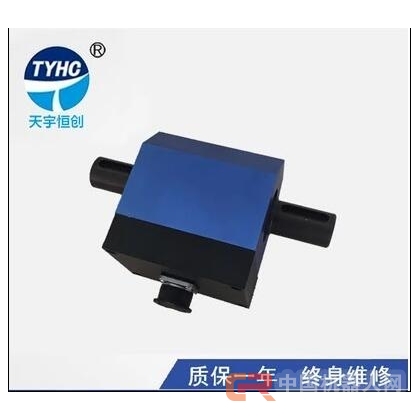

CYT-304小巧型扭矩傳感器、微型扭矩傳感器、超小型扭矩傳感器是我公司在應變橋?qū)Ｓ眉夹g(shù)基礎上研制開發的新產品，適用于各類要求體積小、轉速高的扭矩測量場合。該產品輸出5～15kHz頻率信號或4～20mA電流信號，適合遠距離傳輸。本產品尺寸小、使用安裝簡便、信號抗干擾能力強，是替代進口扭矩傳感器的理想產品。

技術指標

指標名稱



量　　程

5Nm、10Nm、20Nm、50Nm、100Nm、200Nm、500Nm（可選）

供電電源

±15V DC（適用頻率信號輸出）、

24V DC（適用電壓或電流信號輸出）

扭矩信號

5～15Khz（幅值12V,零點10kHz）、4～20mA、1～5V、0-10V（可選）

轉速范圍

0～1000、3000、6000、8000轉/分

轉速信號

標準產品不帶測轉速，如果帶測轉速L長度增加30mm

精 度

±0.25%、±0.5%

年穩定性

0.3%/年

絕緣電阻

≥200MΩ(100VDC)

環境溫度

-20～60℃（可定制高溫型-20～120℃）

相對濕度

0～90%RH

過載能力

150%

頻率響應

1ms



■ 體積小、重量輕、易于安裝；

■ 既可以測量靜止扭矩，也可以測量旋轉扭矩；

■ 檢測精度高、穩定性好、抗干擾性強；

■ 不需反復調零即可連續測量正反轉扭矩；

■ 沒有集流環等磨損件，可以高轉速長時間運行；

■ 應變彈性體強度大，可承受150%載荷；

■ 抗干擾性強，可任意位置，任意方向安裝；

■ 傳感器部分可脫離二次儀表獨立使用，直接與測量板卡、PLC或DCS組成扭矩測量裝置



■ 檢測電動機、內燃機等旋轉動力設備，輸出扭矩及功率；

■ 檢測電動機、風力、泵、攪拌機、減速器、變速器、卷揚機、螺旋槳、鉆探機械等設備的負載扭矩及輸入功率；

■ 檢測各種機械加工中心、自動機床的工作過程中的扭矩；

■ 檢測各種旋轉動力設備系統所傳遞的扭矩及效率；

■ 檢測扭矩的同時可以檢測轉速、軸動力；

■ 可用于制造粘度計、電動、氣動、液力扭力扳手
