控制軸
|
X、Y、Z、3軸聯動控制
|
|
主軸控制
|
變頻主軸/伺服主軸控制，支持剛性攻絲
|
|
最小指令單位/控制單位
|
0.001mm/0.00005mm
|
|
最大編程尺寸
|
±9999.999mm
|
|
工件程序容量
|
512M
|
|
最高快進速度
|
128m/min
|
|
最高進給速度
|
60m/min
|
|
進給倍率/手動倍率
|
0～150%十六級實時調節
|
|
主軸倍率
|
0～120%十三級實時調節
|
|
顯示界面
|
8.4/10.4”真彩TFT液晶顯示，全中文操作界面，位置、計時、時間、速度顯示
|
|
圖形功能
|
圖形顯示、實時跟蹤及仿真速度可控
|
|
規劃
|
支持T型算法和S型算法
|
|
刀具補償
|
刀具長度補償、刀具半徑補償、刀尖半徑補償
|
|
指令功能
|
G代碼、M代碼、宏指令
|
|
輔助功能
|
主軸正/反轉、排屑、停止、冷卻、潤滑，吹氣、夾頭，用戶可自定義M功能
|
|
刀庫管理
|
斗笠式刀庫、刀臂式刀庫、夾臂式刀庫
|
|
刀具控制
|
液壓刀架、電動刀架、伺服刀架、排式刀架
|
|
PLC功能
|
內部固化標準PLC程序或用戶定制，具備與外部PLC連接接口
|
|
插補方式
|
直線、圓弧、螺旋線、樣條
|
|
工作方式
|
編輯、自動、手動、單步、手輪、MDI
|
|
回參考點
|
手動、自動
|
|
急停、限位、報警信息
|
急停信號，軟/硬限位檢測，自定義報警提示
|
|
公/英制轉換
|
有
|
|
機床控制
|
進給保持、程序段跳過、程序鎖
|
|
輸入/輸出點數
|
62點輸入/40點輸出
|
|
程序編輯
|
絕對/增量混合編程、小數點編程、直徑/半徑編程
|
|
恒線速度控制
|
有
|
|
螺距/反向間隙/力矩補償
|
有
|
|
自適應預讀
|
有
|
|
斷電數據保存
|
有
|
|
固定循環/子程序調用
|
有
|
|
自動分中/對刀
|
有
|
|
數據接口
|
USB、網絡接口
|
|
驅動配置
|
交流/直流伺服
|
Ø 產品特點：

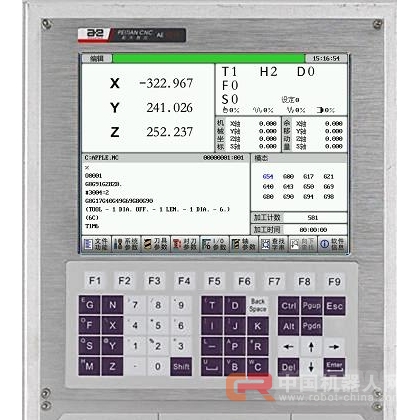

• 主控器與鍵盤、顯示器一體化設計
• 基于PC+DSP控制架構，支持USB和CF卡接口
• 支持外掛手輪接口
• 10.4"TFT真彩色.高亮度液晶顯示器
• 個性化.全功能操作面板，圖標化功能按鈕
• 高精度主軸控制
• 安裝簡單，操作方便
• 支持2-3軸聯動控制
• 安裝尺寸270mm*600mm
• IO點：62點輸入/40點輸出
Ø 產品性能與特色
高速度
• 1GHz的x86+400MHz的DSP雙CPU硬件架構，DOS操作系統和強耦合軟件結構
• 伺服周期125us
• 優選T型算法和S型算法
• 樣條插補
• 具備1000段/秒的大容量微小線段預處理功能和速度前瞻功能等，成熟的速度處理技術
• 最高快進速度128m/min
• 最大進給速度60m/min
高精度
• 采用32bit DSP為運動控制核心，實現五軸50us的精細插補和速度規劃
• 采用速度前饋和加速度前饋處理
• 多級動態PID調節
• 輪廓閉環與速度控制
• 可實現光柵尺全閉環控制
• 實時精度補償
• 控制分辨率達0.05um
• 編程精度1um
高靈活性
• 系統可實現7軸聯動控制，具備2軸-8軸控制的擴展能力
• 4軸/8軸可選，支持軸任意配置，具有多通道組合控制功能，滿足大型和復雜的工件加工，滿足車床、銑床、磨床、鏜床、雕銑機、加工中心、專機和自動化設備的用戶需求
• 可實現在一臺機床上多工序、多工種復合加工，包括車銑復合、鉆銑復合等
• 絕對式編碼器/準絕對式編碼器/增量式編碼器可選
• 豐富的M指令和宏指令
• 支持主軸高精度控制、位置控制和速度控制，主軸電機支持同步、異步、直線和力矩電機
高可靠性
• 一體化設計減少了轉接聯接關系，減少了外部干擾
• 優選高品質器件
• 器件和接口多重保護
• 軟件保護更全面更細致
• 無風扇自散熱、獨特?zé)醾鲗?dǎo)結構設計
• 防振、防塵結構設計
• 通過獨立第三方EMC測試
• 通過獨立第三方可靠性測試
結構合理
• 一體式或分體式結構，可依據用戶需要自由選擇；
• 機身超薄，美觀大方，安裝方便；
• 全密封結構，防護可靠；
• 嵌入式PC+DSP硬件結構；
• 模塊化操作面板和主機，可根據機床實際自由布置；
簡便易用
• 全中文操作界面（支持多種語言界面）；
• 兼容通用G代碼指令體系；
• 斷點繼續，程序再啟動；
• 任意界面一鍵切換；
• 通用的以太網、DNC、USB數據接口；
• 強大的圖形仿真功能，減少誤操作，降低程序調試工作量；
• 全標準DB頭數據接口，安裝簡便；
• 專利技術I/O板，無需確認PNP和NPN；
• 表格化參數配置，調試方便簡潔；
功能豐富
• 多種選擇，適用不同功能、不同控制聯動軸數的機床；
• 支持直線、圓弧、螺旋線、樣條等多種插補方式；
• 豐富的加工固定循環、復合循環；
• 豐富的刀具管理與刀具補償功能；
• 支持PLC功能；
• 強大的宏指令功能；
• 多種報警信號輸入、輸出；
• 支持速度控制和位置控制；
• 支持伺服電機或步進電機；
• 支持多種刀架或刀庫控制；
擴展靈活
• 通用系統最高可支持4軸控制、3軸聯動；
• 512M、1G、2G程序存儲空間靈活可變；
• 62路輸入、40路輸出；
|
|
|
|
|
|
|
|
