控制軸（AE6015）	X、Y、Z，3軸聯動控制
控制軸（AE6016）	X、Y、Z、A、B、C、D、E，3軸聯動控制
主軸控制	變頻主軸/伺服主軸控制，支持剛性攻絲
最小指令單位/控制單位	0.001mm/0.00005mm
最大編程尺寸	±9999.999mm
工件程序容量	512M
最高快進速度	128m/min
最高進給速度	60m/min
進給倍率/手動倍率	0～150%十六級實時調節
主軸倍率	0～120%十三級實時調節
顯示界面	10.4”真彩TFT液晶顯示，全中文操作界面，位置、計時、時間、速度顯示
圖形功能	圖形顯示、實時跟蹤及仿真速度可控
規劃	支持T型算法和S型算法
刀具補償	刀具長度補償、刀具半徑補償、刀尖半徑補償
指令功能	G代碼、M代碼、宏指令
輔助功能	主軸正/反轉、排屑、停止、冷卻、潤滑，吹氣、夾頭，用戶可自定義M功能
刀庫管理	斗笠式刀庫、刀臂式刀庫、夾臂式刀庫
刀具控制	液壓刀架、電動刀架、伺服刀架、排式刀架
PLC功能	內部固化標準PLC程序或用戶定制，具備與外部PLC連接接口
插補方式	直線、圓弧、螺旋線、樣條
工作方式	編輯、自動、手動、單步、手輪、MDI
回參考點	手動、自動
急停、限位、報警信息	急停信號，軟/硬限位檢測，自定義報警提示
公/英制轉換	有
機床控制	進給保持、程序段跳過、程序鎖
輸入/輸出點數	62點輸入/40點輸出
程序編輯	絕對/增量混合編程、小數點編程、直徑/半徑編程
恒線速度控制	有
螺距/反向間隙/力矩補償	有
自適應預讀	有
斷電數據保存	有
固定循環/子程序調用	有
自動分中/對刀	有
數據接口	USB、網絡接口
驅動配置	交流/直流伺服

Ø產品特點：

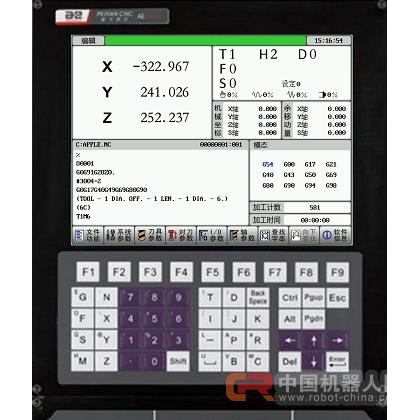

        •   主控器與鍵盤、顯示器一體化設計

        •   基于PC+DSP控制架構，支持USB和CF卡接口

        •   支持外掛手輪接口

        •   10.4"TFT真彩色.高亮度液晶顯示器

        •   個性化.全功能操作面板，圖標化功能按鈕

        •   高精度主軸控制

        •   安裝簡單，操作方便

        •   支持2-3軸聯動控制

        •   安裝尺寸270mm*600mm

        •   IO點：62點輸入/40點輸出

Ø  產品性能與特色

高速度

•    1GHz的x86+400MHz的DSP雙CPU硬件架構，DOS操作系統和強耦合軟件結構

•    伺服周期125us

•    優選T型算法和S型算法

•    樣條插補

•    具備1000段/秒的大容量微小線段預處理功能和速度前瞻功能等，成熟的速度處理技術

•    最高快進速度128m/min

•    最大進給速度60m/min

高精度

•    采用32bit DSP為運動控制核心，實現五軸50us的精細插補和速度規劃

•    采用速度前饋和加速度前饋處理

•    多級動態PID調節

•    輪廓閉環與速度控制

•    可實現光柵尺全閉環控制

•    實時精度補償

•    控制分辨率達0.05um

•    編程精度1um

高靈活性

•    系統可實現7軸聯動控制，具備2軸-8軸控制的擴展能力

•    4軸/8軸可選，支持軸任意配置，具有多通道組合控制功能，滿足大型和復雜的工件加工，滿足車床、銑床、磨床、鏜床、雕銑機、加工中心、專機和自動化設備的用戶需求

•    可實現在一臺機床上多工序、多工種復合加工，包括車銑復合、鉆銑復合等

•    絕對式編碼器/準絕對式編碼器/增量式編碼器可選

•    豐富的M指令和宏指令

•    支持主軸高精度控制、位置控制和速度控制，主軸電機支持同步、異步、直線和力矩電機

高可靠性

•    一體化設計減少了轉接聯接關系，減少了外部干擾

•    優選高品質器件

•    器件和接口多重保護

•    軟件保護更全面更細致

•    無風扇自散熱、獨特?zé)醾鲗?dǎo)結構設計

•    防振、防塵結構設計

•    通過獨立第三方EMC測試

•    通過獨立第三方可靠性測試

結構合理

•    一體式或分體式結構，可依據用戶需要自由選擇；

•    機身超薄，美觀大方，安裝方便；

•    全密封結構，防護可靠；

•    嵌入式PC+DSP硬件結構；

•    模塊化操作面板和主機，可根據機床實際自由布置；

簡便易用

•    全中文操作界面（支持多種語言界面）；

•    兼容通用G代碼指令體系；

•    斷點繼續，程序再啟動；

•    任意界面一鍵切換；

•    通用的以太網、DNC、USB數據接口；

•    強大的圖形仿真功能，減少誤操作，降低程序調試工作量；

•    全標準DB頭數據接口，安裝簡便；

•    專利技術I/O板，無需確認PNP和NPN；

•    表格化參數配置，調試方便簡潔；

功能豐富

•    多種選擇，適用不同功能、不同控制聯動軸數的機床；

•    支持直線、圓弧、螺旋線、樣條等多種插補方式；

•    豐富的加工固定循環、復合循環；

•    豐富的刀具管理與刀具補償功能；

•    支持PLC功能；

•    強大的宏指令功能；

•    多種報警信號輸入、輸出；

•    支持速度控制和位置控制；

•    支持伺服電機或步進電機；

•    支持多種刀架或刀庫控制；

擴展靈活

•    控制軸聯動軸擴展：2軸-7軸；

•    通用系統最高可支持8軸控制、7軸聯動；

•    色澤、噴粉、油漆、噴砂、拉絲等可選；

•    512M、1G、2G程序存儲空間靈活可變；

•    62路輸入、40路輸出；
