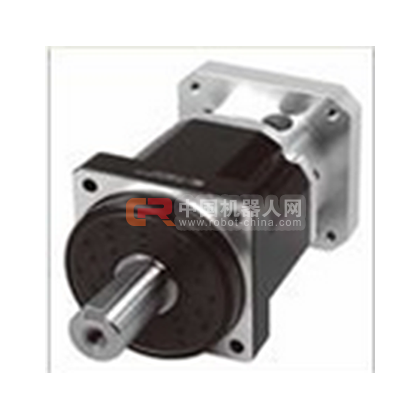

HPN系列精密行星齒輪減速機

產品特點Ponit

HPN系列是靜音、輕量緊湊、短交貨期的精密行星齒輪減速機。在工業機械設備領域被廣泛應用的行星減速機，新增添了精密行星減速機HPN系列。

本公司擁有在業界受到高度好評的高精度、高信賴性的行星減速機HPG系列，伴隨著HPN系列的引進，給客戶提供更加全面的選擇空間

低背隙 : 5分以下（兩級7分以下）

安裝簡單
標準采用各公司伺服電動機用安裝法蘭和一按式輸入軸接頭，電動機安裝變得很簡單。
可以安裝到您選擇的電動機上。

型號有5種 :  #11, #14, #20, #32, #40

減速比分8種 : 3, 4, 5, 7, 10, 13, 21, 31

輸出規格 : 帶鍵軸輸出（有中心螺孔）＆無鍵軸輸出（有中心螺孔）
電動機容量方面，小容量支持50Ｗ～7000Ｗ。

1.機型 : HPN系列

2.型號 : 11, 14, 20, 32, 40

3.版本符號 : A表示最新版本

4.減速比 :
 • 型號11 = 4, 5, 7, 10,16, 20, 30
 • 型號14 =3 , 4, 5, 7, 10, 13, 21, 31
 • 型號20 = 3, 4, 5, 7, 10, 13, 21, 31
  • 型號32 = 3, 4, 5, 7, 10, 13, 21, 31
  • 型號40 = 3, 4, 5, 7, 10, 13, 21, 31


5.輸出軸形狀 :
  • J6=直軸（帶鍵、中心螺孔）
 • J8=直軸（無鍵，有中心螺孔）

6.輸入側的形狀符號 :
  齒輪箱型（因安裝電動機而異）
額定表Specification

產品圖紙Drawing

齒輪箱型










尺寸及形狀的詳細情況，請使用本公司發行的交貨規格圖進行確認。
