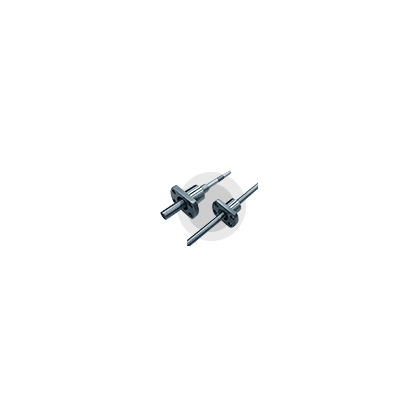

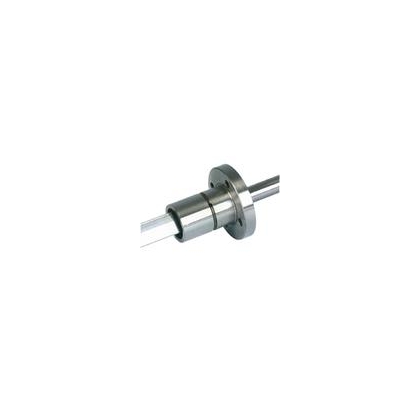

法蘭型 (利用法蘭通過螺栓將外筒固定在支撐座上，故裝配件單。最適合用在支撐座上，加工鍵槽有變形的危險，或是支撐座的寬度比較狹小的場合。另外，因可往法蘭部敲入定位銷釘，能完全地防止配合部分產(chǎn)生的旋轉方向間隙。)

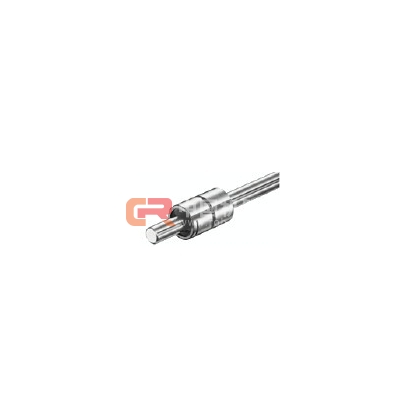

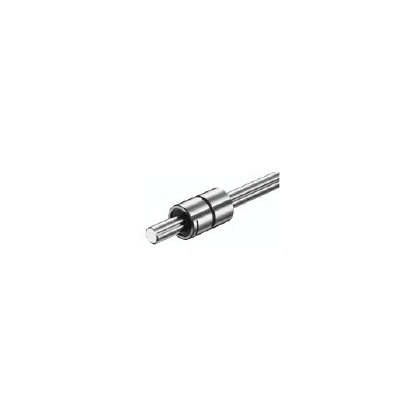

圓筒形（花鍵軸承套的外徑是直筒型，作傳送扭矩時將鍵敲入后使用，是安裝空間最小的形式。）
SLT6 SLT8 SLT10 SLT13 SLT16 SLT20 SLT25 SLT30 SLT40 SLT50
滾珠花鍵是采用裝在花鍵內的滾柱，在精密研磨的滾動溝槽中，同時進行平滑滾動，及傳送力矩。采用TBI MOTION獨特之接觸點設計，具有更大之接觸角度（40%26#176;），除了具有高度之靈敏性外更能大幅提升負載之能力，適用于振動運行負荷作用大、定位精度要求高、以及需要高速運動性能的環(huán)境，在這類環(huán)境下也能發(fā)揮有效的作用。同時，即使代替直線滾珠襯套使用時，因在周徑相同的情況下，深圳市漢工精密科技有限公司滾珠花健所具有的額定負荷是線性襯套的十幾倍，所以能使設計變得十分小巧。即使在懸臂負荷、力矩等作用的情況下，也可安全使用，且具有高耐用性。
滾珠花鍵可分為有法蘭型式的SLF及無法蘭的SLT兩種型式，因軸頸的大小的接觸路徑又可分為2排（180%26#176;）（SLF6-20）和4排（70%26#176;）（SLF25-50）,此外亦提供空心軸供選擇使用。
大負荷容量
滾珠的滾動溝槽采精密研磨成型，且采用哥德型40%26#176;角接觸，因接觸角度大，故在徑向和扭矩方向都具有很大的負荷容量。
旋轉方向間隙為零
