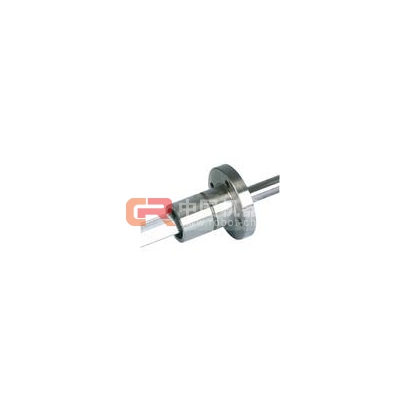

法蘭型 (利用法蘭通過螺栓將外筒固定在支撐座上，故裝配件單。最適合用在支撐座上，加工鍵槽有變形的危險，或是支撐座的寬度比較狹小的場合。另外，因可往法蘭部敲入定位銷釘，能完全地防止配合部分產生的旋轉方向間隙。)
SLF6 SLF8 SLF10 SLF13 SLF16 SLF20 SLF25 SLF30 SLF40 SLF50
圓筒形（花鍵軸承套的外徑是直筒型，作傳送扭矩時將鍵敲入后使用，是安裝空間最小的形式。）
SLT6 SLT8 SLT10 SLT13 SLT16 SLT20 SLT25 SLT30 SLT40 SLT50
滾珠花鍵是采用裝在花鍵內的滾柱，在精密研磨的滾動溝槽中，同時進行平滑滾動，及傳送力矩。采用TBI MOTION獨特之接觸點設計，具有更大之接觸角度（40°），除了具有高度之靈敏性外更能大幅提升負載之能力，適用于振動運行負荷作用大、定位精度要求高、以及需要高速運動性能的環境，在這類環境下也能發揮有效的作用。同時，即使代替直線滾珠襯套使用時，因在周徑相同的情況下，滾珠華健所具有的額定負荷是線性襯套的十幾倍，所以能使設計變得十分小巧。即使在懸臂負荷、力矩等作用的情況下，也可安全使用，且具有高耐用性。
滾珠花鍵可分為有法蘭型式的SLF及無法蘭的SLT兩種型式，因軸頸的大小的接觸路徑又可分為2排（180°）（SLF6-20）和4排（70°）（SLF25-50）,此外亦提供空心軸供選擇使用。
大負荷容量
滾珠的滾動溝槽采精密研磨成型，且采用哥德型40°角接觸，因接觸角度大，故在徑向和扭矩方向都具有很大的負荷容量。
旋轉方向間隙為零
通過采用接觸角都為40°的相對2-4排滾珠列，將花鍵軸與花鍵承軸套結合，并可透過調整預壓方式，使旋轉方向的間隙可為零。
高度之靈敏性
