公司基本資料信息
|
||||||||||||||||||||||||||||||||
產品型號:HLK-RM04-B套件
HLK-RM04模塊是深圳市海凌科電子有限公司開發的串口、以太網、wifi互轉的無線模塊.其用于構建智能家電、物聯網等多種設備。HLK-RM04支持802.11b/g/n無線標準，可工作在無線AP/AP client/STA模式下.模塊的配置方法也有多種，可在WEB頁進行配置，也可以使用AT命令，或者是配置軟件，多種方法任客戶挑選。
產品說明書：http://yun.baidu.com/share/
產品全套資料：http://yun.baidu.com/share/
產品優勢
HLK-RM04模塊不同于其它任何一家的wifi模塊，該模塊產品功能強大，不僅是一個串口轉wifi的模塊，也是一個串口轉以太網的模塊，而且它還可以做一個小型路由器使用，它穩定性強，根據我們工程師進行實測，經過十天十夜不會出現丟包情況。它應用廣泛，可用于工業設備上、智能家居、wifi插座、物聯網，只有您想不到的，沒有它做不到的。
模塊基本屬性
|
項目 |
指標 |
|
|
無線參數 |
標準認證 |
FCC/CE |
|
無線標準 |
802.11.b/g/n |
|
|
頻率范圍 |
2.4.12GHz-2.484GHz |
|
|
發射功率 |
802.11b: +20dBm(Max.) |
|
|
802.11g: +18dBm(Max.) |
||
|
802.11n: +15dBm(Max.) |
||
|
接受靈敏度 |
802.11b: -89dBm |
|
|
802.11g: -81dBm |
||
|
802.11n: -71dBm |
||
|
天線選項 |
外置：I-PEX 連接器 |
|
|
內置：板載天線 |
||
|
硬件參數 |
工作電壓 |
5.0V (+/-5%) |
|
工作電流 |
170mA~300mA |
|
|
工作溫度 |
-25℃- 85℃ |
|
|
儲存溫度 |
-40℃- 135℃ |
|
|
尺寸 |
29×40×3mm |
|
|
軟件參數 |
無線網絡類型 |
AP/Client/Router |
|
安全機制 |
WEP/WPA-PSK/WPA2-PSK/W API |
|
|
加密類型 |
WEP64/WEP128/TKIP/AES |
|
|
用戶配置 |
Web 服務器 |
|
|
用戶升級 |
Web 服務器 |

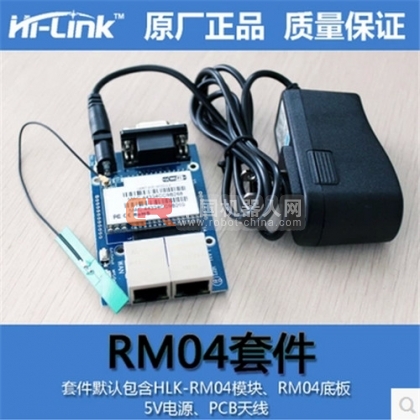

產品圖片
模塊尺寸：
產品接口
|
號碼 |
功 能 |
方 向 |
說 明 |
|
1 |
VDD5V |
A |
5電源輸入 |
|
2 |
GND |
GND |
電源地 |
|
3 |
WLAN_LED |
O |
WIFI啟動指示燈 |
|
4 |
3.3V |
I |
3.3V電源輸出 |
|
5 |
|
I/O |
網口1 LED指示 |
|
6 |
USB_P |
|
USB信號 |
|
7 |
USB_M |
|
USB信號 |
|
8 |
I2S_SD |
|
I2C DATA/GPIO |
|
9 |
I2S_CLK |
|
I2C CLK/GPIO |
|
10 |
GIOP0 |
I/O |
通用GPIO |
|
11 |
TXOP1 |
I/O |
網口1 TX-P |
|
12 |
TXON1 |
I/O |
網口1 TX-N |
|
13 |
RXIP2 |
I/O |
網口2 RX-P |
|
14 |
RXIN2 |
I/O |
網口2 RX-N |
|
15 |
RXIN1 |
I/O |
網口1 RX-P |
|
16 |
RXIP1 |
I/O |
網口1 RX-P |
|
17 |
TXON2 |
I/O |
網口2 TX-N |
|
18 |
TXOP2 |
I/O |
網口2 TX-P |
|
19 |
RTS_N |
I |
全功能串口RTS |
|
20 |
UART_RX |
I |
簡易串口RX |
|
21 |
UART_TX |
O |
簡易串口TX |
|
22 |
RXD |
I |
全功能串口RX |
|
23 |
|
I/O |
網口2 LED指示I/O |
|
24 |
CTS_N |
O |
全功能串口CTS |
|
25 |
RIN |
I |
GPIO |
|
26 |
TXD |
O |
全功能串口TX |
|
27 |
1.8V |
Power Out |
網口1.8V輸出 |
|
28 |
VDD5V |
Power In |
5V輸入 |
