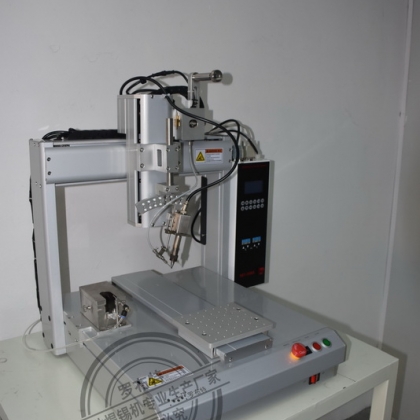

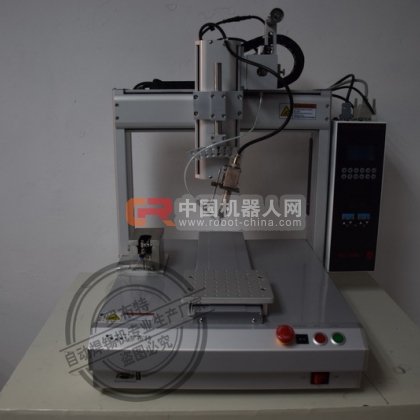

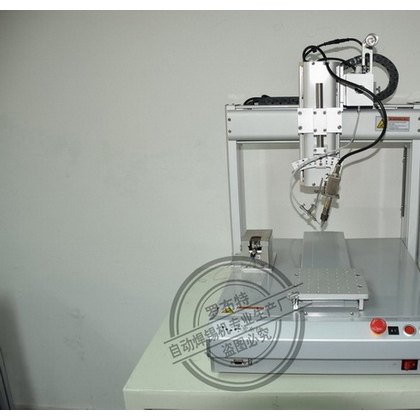

深圳市羅布特三軸自動焊錫機器人【RBT-3310】詳細資料
自動焊錫機器人主要應用于電子制造業，主要針對回流焊、波峰焊等生產設備很難達到的工藝制程以及焊錫加工，特別適用于混裝電路板、熱敏感元器件、SMT后段工序中敏感器件的焊接，廣泛應用于PCB焊線、充電器插頭焊接、連接器焊線、DC端子加錫、LED燈帶連接等領域。自動焊錫機器人代替人工焊接，提高工作效率，改善焊接質量。
1、靈活多樣的焊錫方式，具有點焊、拖焊（拉焊）等功能，并且內置打螺絲、點膠及搬運程式。
2、設備可存儲64個操作程序，同一機器可對不同64款產品進行焊錫加工。
3、設備機械手臂均為鋁型材開模鑄造，不變形、不生銹、運行穩固。
4、設備編寫工作程序可進行點到點、塊到塊的復制，縮短程序編寫時間。
5、設備具有自動清洗功能，一定程度上穩定了焊錫加工質量與延長烙鐵咀使用壽命。
6、多軸聯動機械手，全部采用精密步進馬達驅動及先進運動控制算法，有效提升運動定 位精度與重復精度。
7、該設備支持USB程式拷貝功能，可從已有程式設備快速拷貝至焊接相同產品的設備。
8、該設備焊接模組帶有自動緩沖功能，避免在設備調試與運行期間損傷到焊接產品。
9、該設備具有位置校準功能，當出現整體偏差時，在焊接平臺上取一個mark點【自選】，讀取偏差數據，即可進行快速校準。
10、溫控器可調節溫度范圍為5-500攝氏度之間，精確到±5攝氏度，恒溫溫控，快速補溫。
1、所有焊接點在同一平面；
2、所有焊接點的焊盤位置一致；
3、產品或者產品拼版尺寸不超過280mm*280mm。
|
設備組成 |
配件名稱 |
數量 |
備注 |
|
運動平臺 |
機身架構 |
1套 |
全鋁合金成型、表面拉絲電泳處理 |
|
精密導軌 |
3套 |
進口PMI、THK、NSK、HIWIN【臺灣、德國、日本】 |
|
|
驅動馬達 |
4個 |
2PH Stepper 57D 4A【日本信濃】 |
|
|
同步帶 |
3條 |
阪東【日本】 |
|
|
光感器件 |
3套 |
OMRON【日本】 |
|
|
運動控制系統 |
控制系統 |
1套 |
日本NOVA控制芯片，同步運動控制卡，內置焊錫、打 螺絲、點膠、搬運程式 |
|
焊接系統 |
發熱系統 |
1套 |
Weller W151D【德國】 |
|
送絲系統 |
1套 |
RBT-331【精密機件】 |
|
項目 |
RBT-3310 |
|
|
行程 |
X |
300mm |
|
Y |
300mm |
|
|
Z |
100mm |
|
|
速度 |
X |
5-800mm/sec |
|
Y |
||
|
Z |
||
|
重復精度 |
X |
±0.02mm |
|
Y |
||
|
Z |
||
|
負載 |
工作負載 |
5kg |
|
工具負載 |
3kg |
|
|
外觀尺寸 |
650*600*700mm |
|
|
重量 |
47kg |
|
|
機體形式 |
整體合金鋁，表面拉絲電泳處理 |
|
|
驅動方式 |
同步帶 |
|
|
電機 |
形式/功率 |
兩相步進/3A |
|
驅動 |
步進驅動 |
|
|
電源 |
240V/50Hz |
|
|
額定功率 |
Max.300W |
|
|
驅動功率 |
電壓 |
24VDC |
|
電流 |
Max.3.5A/Axis |
|
|
編程方式 |
直入/示教 |
|
|
運動方式 |
PTP、Line、Acr |
|
|
程序容量 |
點位文件 |
≤64 |
|
點位 |
≤999 |
|
|
通訊方式 |
RS-232/USB |
|
|
I/O輸出 |
8 in 16 out |
|
|
溫控類型 |
50-500度【150W】 |
|
|
發熱芯 |
直熱式150W【威樂】 |
|
|
供絲方式 |
0.3-0.5mm、0.5-1.0mm、1.0-1.6mm【單送絲】 |
|
|
儲存擴展 |
支持閃存 |
|
設備平均功率300-350W，相對與波峰焊回流焊來說，工廠用電的節省占有絕對優勢。設備每個焊點的出錫量可精確到0.1mm，該焊點設置送多長的錫絲就送多長，沒有存在嚴重的浪費，與人工焊錫與波峰焊等設備來說，節約錫方面也是不可比擬的。
自動焊錫機器人焊接出來的產品，不管是從外觀一致性還是可靠性都比人工的要好。
設備在后期正式量產后，它的一個具體效率均可量化，在一定程度上，提高了整個生產效率，同時也降低了人工因素對產量、生產的影響。
采取設備焊錫，設備在采購之后，可做為公司資產，提高自身的價值與接單的優越性，然，人工則達不到該效果。
