一、行車扁電纜常用型號

型 號	額定電壓	名 稱
YFFB	300/500V 450/750V 600/1000V	丁晴絕緣丁晴護套行車等移動設備用扁電纜
YFFBG		丁晴絕緣丁晴護套行車用加強型扁電纜
YFFBP		丁晴絕緣丁晴護套行車用屏蔽性扁電纜
YFFBPG		丁晴絕緣丁晴護套行車用屏蔽加強型扁電纜
YVFB		改性PVC絕緣丁晴護套行車用扁電纜
YVFBG		改性PVC絕緣丁晴護套行車用加強型扁電纜
YVFBP		改性PVC絕緣丁晴護套行車用屏蔽型扁電纜
YVFBPG		改性PVC絕緣丁晴護套行車用屏蔽加強型扁纜

二、行車扁電纜產品用途特性

本產品適用于交流額定電壓0.6/1KV及以下，是連接各種頻繁移動式電氣設備的銅芯軟電纜，電纜內可置高強度鋼絲，加強其所承受之張力延長電纜使用壽命。因而被廣泛應用于行車、吊車、臺車、起重機、傳輸機械等移動設備和電器用動力傳輸以及信號控制、照明、通訊線路連接等。

本產品還具有柔性、耐油污、耐磨、耐彎折抗扭曲、抗拉、抗撕裂、抗老化、防紫外線等采用新型耐油柔性專用外護套，可在-20℃低溫下仍然保持柔軟、阻燃，適用于各種安裝場合。既可以在油污、腐蝕氣體/霧態較惡劣的室內使用，又可以在起重機、碼頭等露天環境下使用。

三、產品結構特點

導體：多股精絞耐折無氧銅絲符合VDE0295CLASS 5 標準
      絕緣：優質耐油、阻燃、混合特之丁晴彈性體絕緣顏色
      顏色：顏色標識，符合227IEC（黑、棕、藍、黃/綠）

         黑色芯線白色數字號碼編號，符合EN50214標準

      （如含黃/綠接地線請說明）

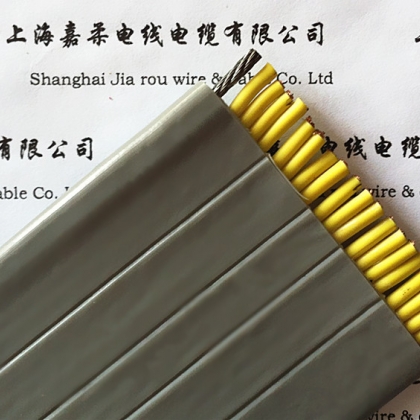

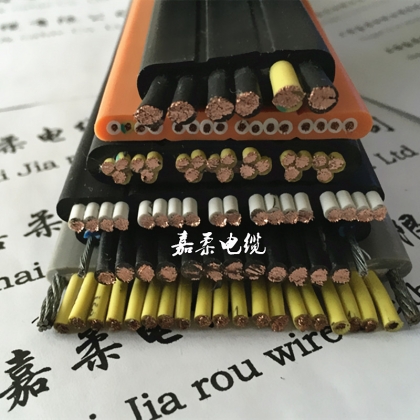

結構：一字排列或梅花排列

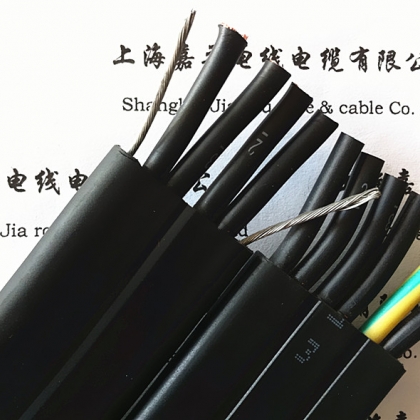

加強件：高強度鍍鋅航空軟鋼絲繩（自由懸掛超過80米時）或纖維芳綸紗（可選）

護套材料：耐油阻燃、彈性體丁晴專用護套料

護套顏色：黑色（RAL9005）

灰色（RAL7001）

橙色（RAL2003）

（其余護套要求顏色可按色卡定制）

1、導體采用高度柔軟的無氧純裸銅絲，確保電纜柔軟性能好；

2、電纜線芯一字排列/梅花型排列最大程度控制了扁電纜的寬度和厚度，為敷設安裝提供方便；

3、加強型鍍鋅鋼絲繩抗拉結構，確保了電纜的抗拉強度以及使用的安全和使用壽命的延長；

4、絕緣層和護套料采用的丁聚物以及改性的PVC，提高了電纜的柔軟特性和耐磨耐彎曲阻燃以及耐寒等性能。

四、電纜參數

額定電壓：U0/U450/750V

測試電壓：3000V

最小彎曲半徑

固定敷設：6×D（電纜外徑）

移動安裝：6~6.5×D（電纜外徑）

使用溫度：-30℃～+80℃

抗輻射強度：8×10⁷cJ/kg

阻燃性：符合IEC60332-1或-2

耐油性：參見耐油性附表

耐化學性：參見耐化學性附表

一 扁電纜是一字排列時

1、自由使用長度＞35m；

2、運行速度＞1.6m/s

*應考慮在電纜中增加承力元件，承力元件一般為鍍鋅鋼絲繩或纖維繩如芳綸紗等

二 扁電纜是梅花絞合排列時

1、自由懸掛長度大于80m；

2、運行速度為4.0m/s-10.0m/s

*應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩。
行車扁電纜 YFFBG
