拖鏈電纜使用范圍

Application



耐彎曲柔性拖鏈電纜適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，特別是工業環境使用下的頻繁彎曲場合，如木工機械、機床設備加工、物流輸送系統、機器人手臂以及起重機場合等。

It is suitable for dry or wet rooms and installation without strong stress or free continuous reciprocating movement. It is special suitable for the working places of Woodworking Machine, machine tool equipment, logistics conveyer system, crane and other related equipments.

拖鏈電纜電纜特性

Properties



高柔性、防油、耐磨、抗紫外線、抗撕裂、防水、耐寒、抗干擾、阻燃

耐彎曲壽命600萬次以上，適用于快速移動場合。

High flexibility; Waterproofing; oil resistance; cool resistance; abrasion resistance; flame resistance; anti-ultraviolet.

Bending for life: above 6,000,000 times

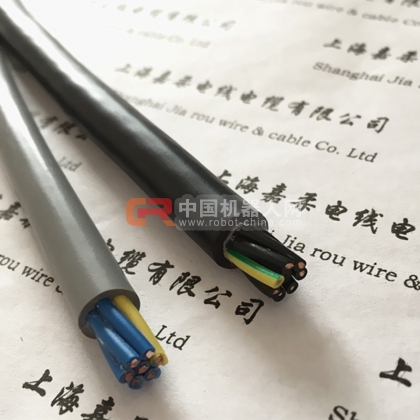

拖鏈電纜線纜結構

Structure

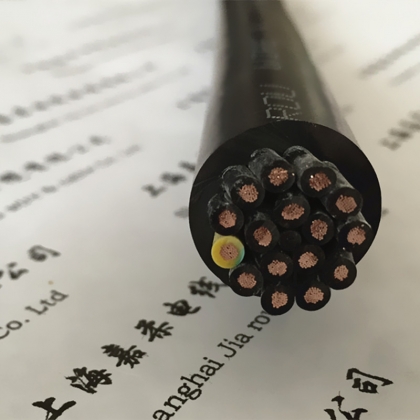

導體：多股超細精絞無氧銅絲，符合VDE0295CLASS 6標準

Conductor: Fine strands of oxygen-free copper wire,

acc. to VDE0295 CLASS 6

絕緣：特之混合改性丁晴彈性體絕緣

Insulation: Characteristics of the mixed modified special NBR Elastomer

顏色：＜0.5mm² 顏色標識，棕、黑、藍、紫、粉紅、橙

      ≥0.5mm² 黑色數字白色號碼編號,3芯以上帶有黃綠接地線（黃綠可選）

Colour: ≤0.5mmbrown, black, blue, purple, pink, orange

        ≥0.5mmCores black with consecutive white numbering. 3 cores or more with green/yellow earth wire

內護套：改性低粘度強力擠壓內護套，特之丁晴彈性體（可選）

The inner sheath: modified low viscosity strongly compressed inner sheath,especially the NBR (optional)

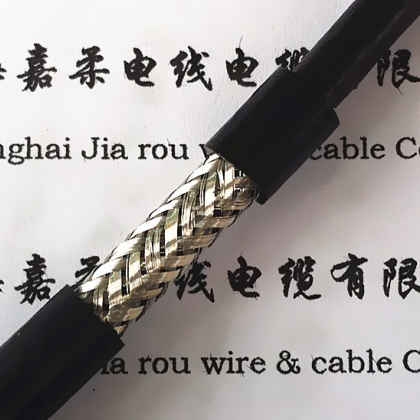

屏蔽：鍍錫銅網編制屏蔽，密度80%以上

Shielding: tinned copper mesh shielding, density of 80% or more

護套：特之混合改性丁晴彈性體/聚氨酯材料（橙色、黑色、灰色、綠色、紫色或黃色等）

Sheath: special mixed modified NBR/polyurethane material（PU）

         Orange, black, grey, green, purple or yellow

拖鏈電纜電氣特性

Electrical characteristics



額定電壓：≥0.5mm²   300/500V

                ＜0.5mm²   300/300V

Related voltage: SQ≥0.5mm   300/500V

                          SQ＜0.5mm   300/300V

測試電壓：2500V

Test voltage: 2500V

使用溫度范圍： -30℃至+80℃

特種訂制聚氨酯外護套拖鏈電纜適用溫度：-55℃至120℃

Working temperature: -30 DEG to +80 DEG C

Special customized polyurethane sheath towline cable suitable temperature: -55 degrees to 120 degrees C

最小彎曲半徑： 4*電纜外徑

The minimum bending radius: 4* D(outer diameter of cable)

【拖鏈電纜】應用環境

拖鏈電纜適用于連續往復運動下的安裝，特別是工業作用環境下的頻繁彎曲場合，如現代化機械標準部件的拖鏈中及物流系統、操作系統、機械自動化系統等。數控機床、電子設備、五金沖床、木材石材機械、玻璃與門窗機械、注塑機、機械（人）手、建筑機械、重型機器廠、汽車制造、起重運輸設備、自動化倉庫、碼頭、消防車等的室內外環境。

【拖鏈電纜】產品特性

特性 ▲高柔性抗拉、耐油、防淺水、耐候性優異

        ▲耐磨、抗撕裂、能承受較重的機械外力

       ▲比一般柔性電纜更快加速度和更強的耐曲繞性

       ▲敷設行程距離長、更適用于高頻快速移動場合

       ▲耐彎折、耐彎壽命＞600萬次

【拖鏈電纜】產品結構

導體：多股精絞耐折彎超細無氧銅絲/鍍錫銅絲，符合CDE0295CLASS 6標準

絕緣：特之丁晴彈性體、PUR、TPE等材料

線芯：＜0.5mm² 顏色表示，棕、黑、藍、紫、粉紅、橙

          ≥0.5mm² 黑色數字白色號碼編號,3芯以上帶有黃綠接地線（黃綠可選）

結構：防扭分層，或分組式對絞+復絞間隙填充

內護套：改性低粘度強力擠壓內護套（可選）

屏蔽：鍍錫銅網編織屏蔽，密度80%以上

護套材料：特之混合改性丁晴彈性體/聚氨酯材料等

護套顏色：黑色（RAL9005）

                 灰色（RAL7001）

                橙色（RAL2003）

（其余護套要求顏色可按色卡定制）

【拖鏈電纜】技術參數

額定電壓：截面≥0.5mm²   300/500V

                 截面＜0.5mm²   300/300V

測試電壓：2500V

最小彎曲半徑

固定敷設：4×D

移動安裝：當行程＜10米時，彎曲半徑為5×D

                  當行程≥10米時，彎曲半徑為5.5~6×D

使用溫度：-30℃～+80℃

（特種訂制聚氨酯外護套伺服電纜適用溫度：-55℃至120℃）

抗輻射強度：8×10⁷cJ/kg

阻燃性：符合IEC60332-1-2測試標準

耐油性：參見耐油性附表

耐化學性：參見耐化學性附表
