QD石木制品雕刻系統所使用的機械手是KUKA 產品中最好的：新QUANTEC系列。這些型號的機械手在剛度、精準性、靈活性和成本方面都是鉸接式機械手產品中最高級的。
在此應用中所使用的機械手型號是“非標準的”，尤其是 KUKA 提供的機械手，有兩個特別的選項：“鑄造”和“絕對精準”。鑄造選項是機械手的一個顯著特點，機械手的最后三個鏈接上涂了一層特殊的超壓力的涂料，因此，比起一般的標準，該選項使機械手具有更好的抵抗外界的侵蝕劑、灰塵或液體的保護性，保護比可達IP 67。建議在石材銑削應用中選用該個選項。絕對精準選項是以對整個工作臺的不同位置進行精準的測量而得出的的機械手運動學參數的軟件校準為特征的。這選項使機械手在運行時的穩定性方面，有了更高的準確性和更好的“質量”。

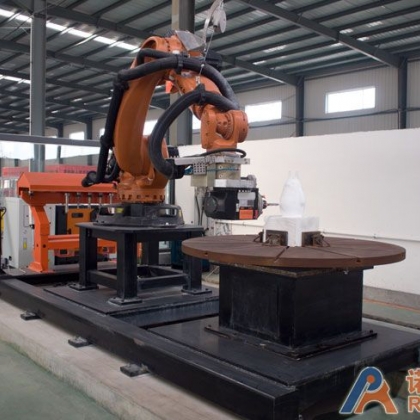

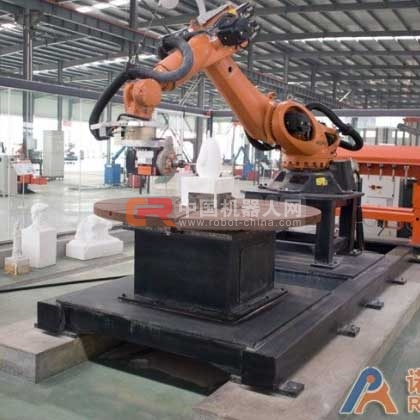

運動學結構的設計在于：使在旋轉臺上移動被加工件具有可行性。 旋轉臺是由 7° 機械軸控制的，可在定位模式和調整模式下使用。工作臺運動方式的管理是由后處理程序/ROBOmove 模擬器執行的。
【切削機器人與CNC機床相比，主要具有以下優勢：】
加工范圍大：機器人手臂伸出的范圍，可達2-3米，如果采用機器人的行走導軌（最長可達30米），則機器人的加工范圍可有更大的延伸。 性價比高：切削機器人與CNC機床相比。設備投資費用只有1/3或更少。 使用成本低：使用機器人切削單元的車間，可以在一步準備工作中加工完成整個零件，不必精確定義工作區。
【機器人雕刻系統構成】
機器人雕刻系統由工業機器人、電動主軸、刀架、機器人行走導軌、控制柜等組成，通過自動化系統集成，使機器人成為多軸加工單元。該系統除具備五軸加工中心一些特點外，更可適應多種異型材料、非標準件的立體銑削加工，適合多種軟金屬軟材料，如鋁、塑料、木料、玻璃行業，碳化纖維、復合材料等大型、復雜工件的高速銑削、鉆削、雕刻加工。
電動銑削主軸安裝在機器人的手腕部分（第6軸法蘭盤），通過快速換裝工具可實現刀具的自動快換。機器人的動作運行由計算機系統控制，而通過與切削編程軟件的互通鏈接，銑削軟件可以直接從CAD/CAM程序中讀取G代碼，使機器人具有多軸加工中心一樣的工作性能，從而實現虛擬制造。
機器人力控軟件包括力和扭矩傳感器，被安裝在機器人的肘節內，可以使機器人切削單元具有感知能力，根據工件表面的不一致和不完整性，自動調節所應用的扭矩和力，提高工效，避免刀具和工件損壞。
