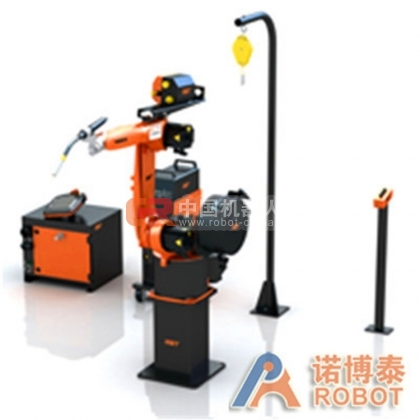

~迄今為止集成度最高、性價比最好的機器人焊接工作站。
~采用全進口頂級機器人制造商德國 KUKA KR5arc R1400 本體及其一整套操作及控制系統的高端配置。
~焊接系統可選：法國沙福、德國EWM 、芬蘭肯比KEMPPI。
~焊槍可選：德國賓采爾、德國泰佰億TBI。
~純歐系品質，各模塊間的無縫銜接，如此精心的強強聯合搭配只為一個目的，使焊接操作更簡單，焊接生產更經濟，焊接質量更可靠，這也是諾博泰智能科技有限公司的企業宗旨。

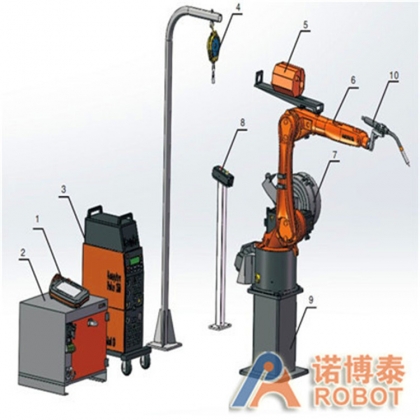

1：示教器 2：機器人控制柜 3:焊接電源 4：平衡裝置 5：送絲機
6: 機器人 7：焊絲盤 8:外部急停 9：機器人底座 10： 賓采爾焊槍
本產品適合于工業生產中的大、中批量，批量下料精度在0.5mm焊接件的弧焊工作，適用于碳鋼、不銹鋼、鋁合金等金屬材料，可用于薄板焊接，極小的飛濺，完美的成型，節約焊材和輔材8-15% ?？膳c兩軸變位機協調運動，集成USP端口，兼容在線編程、離線編程。可隨意更改配置100%完美兼容。強大的焊接軟件包，所有功能全開放無需二次付費。非常適合于機器人自動化集成企業對該產品的二次開發，功能無限擴展。該機器人即使在惡劣的環境下也能正常工作，使用壽命可達15年，平均事故間隔時間長達7萬小時。
一、德國庫卡（KUKA）機器人系統
標準6軸焊接機器人KR 5 R1400
庫卡KR 5 R1400機器人是庫卡新推出的針對薄板焊接的機器人，其 5 公斤的負載能力尤其適用于完成標準弧焊工作。無論是安裝在地面上還是懸掛安裝在天花板上，它均能以極高的連續軌徑精確性，迅速且有效地完成工作，并同具有1400 毫米的工作范圍。此外，其模塊化設計也使之成為了一種經濟型的解決方案。
| 軸 | 工作范圍 | 速度 |
| 1 | ± 170° | 218度/秒 |
| 2 | +65度 to -180度 | 218度/秒 |
| 3 | +165度 to -120度 | 218度/秒 |
| 4 | ±185度 | 381度/秒 |
| 5 | ±120度 | 314度/秒 |
| 6 | ±360度 | 492度/秒 |
| 有效載荷 | 5kg |
| Supplem.load arm | 10kg |
| Supplem.load |
0kg |
| Supplem.load rotating colum | 20Kg |
| 本體重量 | ~130kg |
| A2軸前面的工作范圍 | 1022mm |
| 工作立體空間 | 9.97m3 |
精致靈巧的KRC4控制系統
更高效、更安全、更靈活，最重要的是更智能化。 KR C4 的革新理念為自動化的明天打下了堅實的基礎。 降低了自動化方面的集成、保養和維護成本。 并且同時持久地提高系統的效率和靈活性。所以庫卡開發了一個全新的、結構清晰且注重使用開放高效數據標準的系統架構。 這個系統架構中集成的所有安全控制（Safety Control）、機器人控制（Robot Control）、運動控制（Motion Control）、邏輯控制（Logic Control）及工藝過程控制（Process Control）均擁有相同的數據基礎和基礎設施并可以對其進行智能化使用和分享。 使系統具有最高性能、可升級性和靈活性。
KUKA smartPAD控制器
觸摸屏、 圖形輔助、 靈活互動。 機器人的功能越強大，直觀感知式機器人操作界面就越重要。 新型 KUKA smartPAD 在超大高清無反射觸摸屏上以最佳的效果顯示出如何直觀地操控機器人。 智能交互式對話窗口向用戶清晰地展示各項流程。 在任何時刻都會為用戶提供其在那一時刻正好需要的操作元件。 其目的是將用戶的注意力吸引到最重要的因素上，以便其能夠直觀、簡單、快速并有效地工作。 真正實現全面智能。
觸控板擁有上下文敏感的浮動窗口，使得操作更直觀
通過單獨的運行鍵直接控制八根軸/附加軸，無需來回切換
使用 6D 鼠標進行高效編程，并且觸控板上帶有基于人機工程學設計的鍵盤
堅定不移地繼續發展了庫卡久經考驗的操作和編程方案
無培訓成本
可直接在 smartPAD 上儲存和讀取配置
熱插拔功能。 如果不需要使用 smartPAD，可以直接拔掉
工作期間，高清、超大、防反射的顯示屏可以保護眼睛

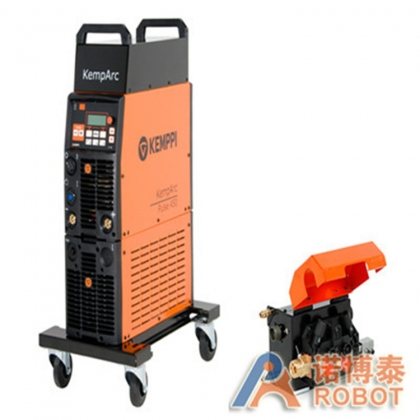

KempArc Pulse 350 焊接系統由KempArc Pulse 350 焊接電源， DT400 機器人送絲機，Devicenet 總線接口卡，送絲機中途線等組成，送絲機焊槍接口為歐式接口，可以快速安裝標準歐式接口機器人焊槍。水冷配置可以配置Kemparc Cool 10 水箱，水箱可以放置在電源下方，無需另外接電，結構緊湊，方便工作站布置。
通訊接口界面
得益于KempArc Pulse 350 為數字化焊機，采用Devicenet 總線接口卡，和各品牌機器人的先進數字化控制系統實現無縫對接，所有控制信號和反饋信號轉變?yōu)閮山M進、出數字信號，接線簡單，通訊速度快，編程操作簡化。
焊機特點
~ 快速通信能力顯著地增加了機器人焊機的焊接產率。
~ 性能可靠的送絲機構減少了故障次數。
~ 輕便小巧的送絲裝置可隨機械臂輕松擺動。
~ 記憶通道和焊接程序方便編寫機器人操作程序。
~ 網絡用戶連接裝置使得用戶可通過機器人控制單元直接控制焊接設備。
~ 焊接程序和100個記憶通道使得機器人程序員的工作變得更輕松。程序員可以直接從控制面板選擇板材的厚度，然后機器即可自動設定正確的焊接參數。
~ Wise是經過特別優化的焊接工藝軟件，也可用于KempArc智能系統。它是由肯倍公司開發的專門用于焊接自動化的特殊程序。
~ 有些機器人焊機的附加功能現已成為KempArc產品的標準配置。例如用于焊縫跟蹤與焊縫搜索的電流數據無需額外的配件即可獲取。根據不同的應用，可以設定為50或200V電壓。
送絲機特點
KempArc DT 400是獨立小巧的填充焊絲的送絲機，可輕松伴隨焊接機器人的機械臂一起移動。在大型機器人工作站中，可以利用數個DT 400中續送絲機進行長距離送絲。~可訂制一元化焊接專家程序，無論是鋁合金、不銹鋼、碳鋼等材料，并可根據客戶要求定制增添新的專家程序。
~電弧推力控制，滿足全位置焊接。
~輸入電壓過高過低，輸出過壓、過熱報警，自動保護停機；
~可存儲100 組焊接參數，隨時可調用或修改曾用的焊接規范，在焊接過程中，隨時切換不同的焊接程序，過渡迅速穩定，適合變截面工件，全位置，需要不同工藝的焊道
~網絡波動補償功能范圍大：-15% …+20%
~回路補償因二次線加長增加的回路電阻及電感功能；
~回?zé)L(zhǎng)度設定功能；
~削球功能：焊絲端頭無結球，便于下次引弧。
~軟/熱啟動， 引弧脈沖，填弧坑。保障引弧成功率，收弧填滿弧坑。
~檢氣按鈕，送氣20 秒，以排清氣路中的空氣，防止焊接缺陷；
~點動送絲：方便更換焊絲（該速度可隨時調整）；
~溫控風扇
~數字顯示：焊接電流、焊接電壓、弧長、送絲速度、送絲馬達電流、板厚、存儲通道號以及大量?jī)?nèi)部設置參數；
|
KempArc Pulse 350 |
||
|
Connection voltage |
3-50/60Hz |
400V-15%...+20% |
|
Rated power |
60% |
|
|
80% |
16.0KVA |
|
|
100% |
15.3KVA |
|
|
Connection cable |
HO7RN-F |
4G6(5m) |
|
Fuse(delayed) |
|
25A |
|
Load capacity40℃ |
60%ED |
|
|
80%ED |
350A |
|
|
100%ED |
330A |
|
|
Welding current and voltage range |
|
10V...50V |
|
Open circuit voltage |
|
50V |
|
Open circuit power |
|
100W |
|
Power factor at max.current |
|
0.85 |
|
Efficiency at max.current |
|
88% |
|
Operating temperature range |
|
-20...+40℃ |
|
Storage temperature range |
|
-20...+60℃ |
|
EMC class |
|
A |
|
Degree of protection |
|
IP23S |
|
External dimensions |
L×W×H |
590×230×430mm |
|
Weight |
|
36kg |
|
Voltage supply for auxiliary devices |
|
50ＶDC/100W |
|
Fuse(delayed) |
|
6.3A |
|
Voltage supply for cooling unit |
|
24V DC/50VA |
|
DT400 |
||
|
工作電壓（安全電壓） |
|
50 V DC |
|
額定功率 |
|
100 W |
|
最大負載能力 |
80 % ED |
600 A |
|
100 % ED |
500 A |
|
|
驅動方式 |
|
四輪驅動 |
|
送絲輪直徑 |
|
32 mm |
|
送絲速度 |
|
0…25 m/min |
|
焊絲 |
ø Fe， Ss |
0.6…1.6 |
|
ø Cored wire |
0.8…1.6 |
|
|
ø Al |
1.0…1.6 |
|
|
焊槍接口 |
|
Euro |
|
工作溫度 |
|
-20…+40 °C |
|
存儲溫度 |
|
-40…+60 °C |
|
防護等級 |
|
IP 23 C |
|
外形尺寸 |
長 |
269 mm |
|
寬 |
175 mm |
|
|
高 |
169 mm |
|
|
重量 |
|
4.5 kg |
三、賓采兒（BINZER)氣保焊槍 ABIROB-350GC
“持久、耐用、經濟”
ABIROB-350GC焊槍系統為二氧化碳焊槍，普遍用于亞洲區域的弧焊工作。
可換槍頸系統具有額定值高及暫載率高等優點：智能接口可實現快速維護和可重復定位功能，縮短停工時間。
ABIROB-350GC 技術參數
|
冷卻方式 |
氣冷式 |
|
額定值 |
350A CO 2 |
|
300A混合氣體M21，根據DIN EN ISO 14175 |
|
|
暫載率 |
100% |
|
焊絲直徑 |
0.8～1.2mm |
|
槍頸角度 |
30°/35° |
|
|
|
|
|
|
|
|
