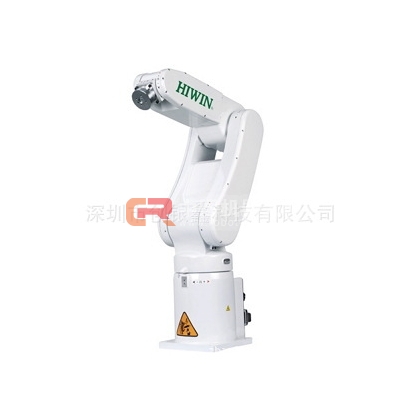

外型輕巧的關節式機器手臂，藉由多自由度與高靈活度的特性，除了可應用于物件的搬運外，也可應用于需要精度的組裝作業或復雜的加工任務上。
適用于物件取放與堆疊、工件去毛邊與打磨、零組件組裝。
一、特色及應用：
1，外形輕巧的關節式機械手臂，藉由多自由度與高靈活度的特性，除了可應用與物件的搬運外，也可應用與需要精度的組裝作業或復雜的加工任務上。
2，試用于焊接、噴漆、組裝、整列、包裝、檢驗、測試。
二、工業機器人的應用評估方式
|

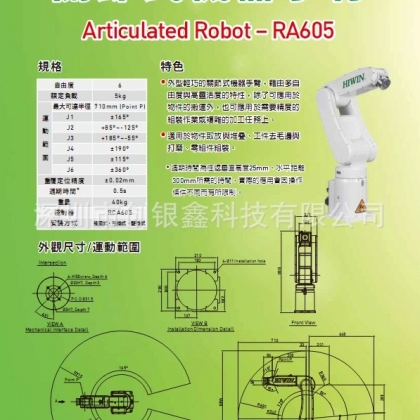

型號RA605-710 |
單位 |
|
|
自由度 |
6 |
|
|
額定負載 |
KG |
|
|
運動范圍 最大可運半徑 |
mm |
710（Point P) |
|
J1 |
+255-7（360） |
|
|
J2 |
+175-25（288） |
|
|
J3 |
+185-55（420） |
|
|
J4 |
190（450） |
|
|
J5 |
±115（450） |
|
|
J6 |
±360（720） |
|
|
周期時間 |
sec |
0.5 |
|
重復定位精度 |
mm |
±0.02 |
|
容許力矩 J4 |
N-m |
8.5 |
|
J5 |
8.5 |
|
|
J6 |
5.6 |
|
|
容許轉動慣量 J4 |
kg-m² |
0.3 |
|
J5 |
0.3 |
|
|
J6 |
0.1 |
|
|
手腕配線 |
4input point |
|
|
手腕氣管配置 |
ф4*2IAIR INδ AIR OUTI |
|
|
連接線 |
3m（手臂與控制器官） |
|
|
重量 |
KG |
40（不含控制器） |
*周期時間為手臂來回垂直高度25mm、水平距離300mm所需的時間
三、工業機器人的應用評估方式
周轉時間（Cycle Time)
Cycle Time定義為手臂完成一個來回運動所需要的時間
通常型線上定義手臂于一特定負載（1KG）條件下以穩定最快的運轉速度完成垂直移動25mm，水平移動300mm所需要的時間
四、安裝方式
1、一般安裝
2、壁面安裝
3、倒吊安裝
4、傾斜安裝
|
|
|
|
|
