威綸通觸摸屏與S7-1200之間無線Ethernet通信方案



★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

在實際系統中，同一個車間里分布多臺PLC，由觸摸屏集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。
本方案以威綸通觸摸屏和2臺西門子S7-1200 PLC為例，介紹觸摸屏與多臺 PLC的無線Ethernet通信實現過程。在本方案中采用了達泰歐美系PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶，無需更改網絡參數和原有程序，通過達泰歐美系PLC無線通訊終端——DTD418MB，即可直接替換觸摸屏與PLC之間有線以太網通訊。

無線網絡圖 ▼

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，S7-1200以太網模塊，無線網關，網口無線通信模塊

二、測試設備與參數

● 西門子PLC型號：S7-1200 × 2臺
● 觸摸屏：威綸通TK8071IP × 1臺
● 達泰歐美系PLC無線通訊終端——DTD418MB × 3塊
● 主從關系：1主2從
● 通訊接口：RJ45接口
● 通訊協議：Ethernet
● 供電：12-24VDC
● 傳輸距離：100米，1KM

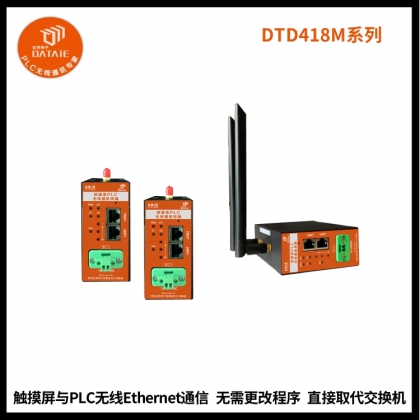

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，S7-1200以太網模塊，無線網關，網口無線通信模塊

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

四、接線方式

1、觸摸屏與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入威綸通觸摸屏的RJ45接口。

2、PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入S7-1200的RJ45接口。

五、觸摸屏配置



1.系統參數設置

2.觸摸屏畫面制作

3.按鈕功能設置

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，S7-1200以太網模塊，無線網關，網口無線通信模塊

六、PLC簡單配置

1.以太網地址設置

一臺PLC地址設為192.168.2.12；
一臺PLC地址設為192.168.2.13；

2.簡單程序的編寫

用M點驅動響應的Q點輸出

七、測試方法

1、通過外部給從站I點信號，查看觸摸屏對應的點是否點亮，如果點亮，表示通訊正常。
2、通過觸摸屏上面的按鈕給從站Q點信號，查看PLC對應的Q點是否點亮，如果點亮，表示通訊正常。

無線以太網，工業級無線以太網網關，以太網模塊，工業物聯網網關，PLC無線通訊模塊，西門子無線通訊模塊，以太網通信模塊，S7-1200以太網模塊，無線網關，網口無線通信模塊
