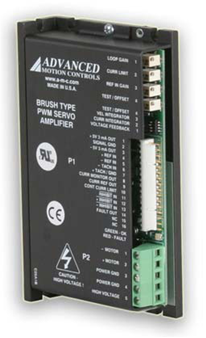

電 源 范 圍
|
|
|
峰值電流
|
12A
|
|
連續電流
|
6A
|
|
工作電壓
|
20-80VDC
|
|
特 性
|
||
|
u 四象限再生操作
u 使用DIP開關選擇模式
u 限制電流可調
u 高斬波頻率
u 差分輸入指令
u 錯誤監控輸出
|
u 內部自測試電位器
u 零漂調節電位器
u 輸入增益可調
u 驅動器狀態指示LED
u 電流檢測輸出
u 方向禁止輸入
|
|
|
工作模式
n 電流
n 速度（帶測速發電機）
n 電壓
n IR補償
信號源
n ±10V模擬電壓
|
支持的反饋信號
n 測速發電機
履約和機構認證
n UL
n cUL
n CE Class A(LVD)
n CE Class A(EMC）
n RoHS
|
|
|
電 源 規 格
|
||
|
描 述
|
單位
|
值
|
|
直流輸入電壓范圍
|
VDC
|
20-80
|
|
直流母線過壓限制
|
VDC
|
86
|
|
最大峰值輸出電流1
|
A
|
12
|
|
最大連續輸出電流
|
A
|
6
|
|
連續電流下的最大功率損耗
|
W
|
50
|
|
最小負載電感（線-線）2
|
μH
|
200
|
|
開關頻率
|
kHz
|
22
|
|
控 制 信 號 規 格
|
||
|
信號源
|
-
|
±10V 模擬電壓
|
|
支持的反饋信號
|
-
|
測速發電機
|
|
折算方法
|
-
|
外部的
|
|
工作模式
|
-
|
電流模式、IR補償模式、測速發電機模式、電壓模式
|
|
支持的電機類型
|
-
|
有刷直流電機、音圈
|
|
硬件保護
|
-
|
過流、過溫、過壓、短路（相間和相地）
|
|
機 械 規 格
|
||
|
描 述
|
單位
|
值
|
|
尺寸（長×寬×高）
|
mm(in)
|
129.3×75.8×25.1（5.1×3×1）
|
|
重量
|
g(oz)
|
280（9.9）
|
|
散熱器（底座）溫度范圍3
|
℃(℉)
|
0－65 (32－149)
|
|
儲存溫度范圍
|
℃(℉)
|
-40－85（-40－185）
|
|
外觀
|
-
|
獨立式
|
|
P1 接口
|
-
|
16腳，間距2.54mm, 摩擦鎖頭
|
|
P2 接口
|
-
|
5腳，間距5.08mm, 螺絲端子
|
|
信號接口P1
|
|||
|
腳號
|
名稱
|
描述/注意點
|
I/O
|
|
1
|
+5V 3mA OUT
|
±5V@ 3mA低功率用戶電源，帶短路保護，信號地（SIGNAL GND）和參考地(譯者注：即電源地)相連。
|
O
|
|
2
|
SIGNAL GND
|
GND
|
|
|
3
|
-5V 3mA OUT
|
O
|
|
|
4
|
+REF IN
|
差分參考輸入信號（±10V 工作范圍，±15V最大輸入）
|
I
|
|
5
|
-REF IN
|
I
|
|
|
6
|
-TACH IN
|
測速發電機負輸入（最大±60V），正輸入時請使用信號地。
|
I
|
|
7
|
+TACH / GND
|
測速發電機正輸入和信號地。
|
I
|
|
8
|
CURRENT MONITOR
|
電流監測輸出，是正比于實際輸出電流的模擬電壓信號，比例系數為4.4A/V。測量時另一端接信號地。
|
O
|
|
9
|
CURR REF OUT
|
內部電流環的指令信號輸出。當驅動器達到最大峰值電流時，該引腳最大輸出±7.25V。測量時另一端接信號地。
|
O
|
|
10
|
CONT CURRENT LIMIT
|
通過在該引腳和信號地之間接外部限制電流電阻，來減小出廠時預置的連續限制電流的最大值，但不影響最大峰值限制電流值。
|
I
|
|
11
|
INHIBIT IN
|
TTL 電平（+5V）禁止或使能輸入。懸空時使能驅動器，接地時禁止驅動器。禁止時關掉所有功率開關器件。
|
I
|
|
12
|
+INHIBIT IN
|
正向禁止輸入（不會進入錯誤狀態）。
|
I
|
|
13
|
-INHIBIT IN
|
負向禁止輸入（不會進入錯誤狀態）。
|
I
|
|
14
|
FAULT OUT
|
TTL 電平（+5V）輸出，當下列條件中的一個或多個出現時：禁止、輸出短路、過壓和過溫，關掉所有功率開關器件并輸出高電平。
|
O
|
|
15
|
NC
|
無連接（保留）
|
-
|
|
16
|
NC
|
無連接（保留）
|
-
|
|
功率接口P2
|
|||
|
引腳
|
名稱
|
描述/注意點
|
I/O
|
|
1
|
-MOT
|
負電機輸出
|
O
|
|
2
|
+MOT
|
正電機輸出
|
O
|
|
3
|
POWER GND
|
功率地（與信號地相連）
|
GND
|
|
4
|
POWER GND
|
GND
|
|
|
5
|
HIGH VOLTAGE
|
直流電源輸入
|
I
|
|
電流限制電阻
|
15 kΩ
|
6.6 kΩ
|
3.4 kΩ
|
2.1 kΩ
|
1.2 kΩ
|
810Ω
|
500 Ω
|
250 Ω
|
0 kΩ
|
|
連續限制電流
|
90%
|
80%
|
70%
|
60%
|
50%
|
40%
|
30%
|
20%
|
10%
|
|
撥碼開關功能
|
|||
|
開關
|
描述
|
設置
|
|
|
ON
|
OFF
|
||
|
1
|
選擇電壓反饋，設置取決于模式（請參看模式選擇表）。
|
ON
|
OFF
|
|
2
|
電流環積分增益，打開或關閉積分器，默認OFF。
|
關閉
|
打開
|
|
3
|
外部環路積分器，打開或關閉積分器，默認ON用于電流模式，其他模式OFF。
|
關閉
|
打開
|
|
4
|
測試/零漂調節，在內部測試信號和輸入信號零漂調節之間進行功能切換。默認OFF。
|
自測試
|
零漂調節
|
|
SW1
|
SW3
|
|
|
電流模式
|
OFF
|
ON
|
|
電壓模式
|
ON
|
OFF
|
|
IR補償模式
|
ON
|
OFF
|
|
測速發電機模式
|
OFF
|
OFF
|
|
電位器
|
描述
|
順時針轉動
|
|
1
|
在電壓和速度模式中，用來調節環路增益，電流模式時逆時針轉動至最大。
|
增加增益。
|
|
2
|
限制電流調節。此電位器用來設定峰值和連續限制電流值，但保持它們之間的比例不變。
|
提高限制值。
|
|
3
|
參考信號輸入增益。調節輸入信號和輸出變量（電壓、電流或速度）之間的比例。
|
增加增益
|
|
4
|
零漂調節/測試。用來調節任何輸入信號或者驅動器內部的零漂。也可以作為內部信號源，用來實現測試的目的。
|
負向調整零漂
|
