點擊圖片查看原圖產品簡介：

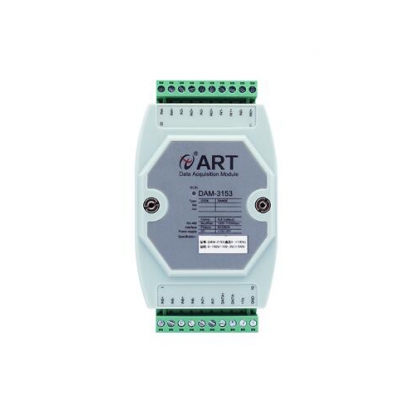

DAM-3153XX系列為8路差分大電壓或者大電流采集模塊，采集量程可定制，24位AD，支持RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
指標參數：
|
模擬量輸入 |
||
|
輸入通道 |
8路差分模擬量輸入 |
|
|
輸入類型 |
電流或電壓輸入 |
|
|
采集量程注3 |
DAM-3153（直流0-±1.5A） |
直流0～1500mA（默認），-1500～1500mA， -1500～0mA |
|
DAM-3153（直流0-±500mA） |
直流0～500mA（默認），-500～500mA， -500～0mA |
|
|
DAM-3153（直流0-±200mA） |
直流0～200mA（默認），-200～200mA， -200～0mA |
|
|
DAM-3153（直流0-±10A） |
直流0～10A（默認），-10～10A，-10～0A （直流0-±10A模塊只有4路輸入通道可用， 即通道0,2,4,6） |
|
|
DAM-3153（直流0-±1A） |
直流0～1000mA（默認），-1000～1000mA， -1000～0mA |
|
|
DAM-3153（直流0-±5A） |
直流0～5A（默認），-5～5A，-5～0A |
|
|
DAM-3153（直流0-±35V） |
直流0～35V（默認），-35～35V，-35～0V |
|
|
DAM-3153（直流0-±50V） |
直流0～50V（默認），-50～50V，-50～0V |
|
|
DAM-3153（直流0-±300V） |
直流0～300V（默認），-300～300V，-300～0V |
|
|
DAM-3153（直流0-±60V） |
直流0～60V（默認），-60～60V，-60～0V |
|
|
DAM-3153（直流0-±100V） |
直流0～100V（默認），-100～100V，-100～0V |
|
|
DAM-3153（直流0-±20V） |
直流0～20V（默認），-20～20V，-20～0V |
|
|
DAM-3153（4路直流0-10V, 4直流0-250mA） |
通道0/2/4/6直流0～250mA（默認）， -250～250mA，-250～0mA 通道1/3/5/7直流0～10V（默認），-10～10V， -10～0V |
|
|
其他量程 |
可定制不同通道不同量程，可定制直流或交流量程 |
|
|
采樣速率注1 |
每通道50sps |
|
|
分辨率 |
16位 |
|
|
采集精度 |
±0.1%（詳見下表3） |
|
|
輸入阻抗 |
電壓量程：10V、20V、50V和60V量程為350KΩ，100V量程為800KΩ， 300V量程為2MΩ 電流量程：200mA量程為1Ω，250mA量程為680mΩ,500mA量程為430mΩ, 1A量程為220mΩ,1.5A量程為150mΩ,5A量程為22mΩ,10A量程為5mΩ |
|
|
隔離電壓 |
2500VRMS(浪涌保護電壓) |
|
|
共模電壓 |
電流量程：3V 電壓量程：量程電壓，例如，DAM-3153（直流0-±35V）量程為35V，共模電壓為35V |
|
|
其他 |
||
|
通訊接口 |
RS-485 |
|
|
波特率 |
1200～115200bps |
|
|
數據通訊速率注2 |
最大180次/秒（單模塊，115200bps下） 最大24次/秒（單模塊，9600bps下） 最大3次/秒（單模塊，1200bps下） |
|
|
看門狗 |
通信看門狗 |
|
|
供電電壓 |
+10V～30VDC |
|
|
電源保護 |
電源反向保護 |
|
|
功耗 |
額定值1.2W @ 24VDC |
|
|
操作溫度 |
-10℃～＋70℃ |
|
|
存儲溫度 |
-40℃～＋80℃ |
|
