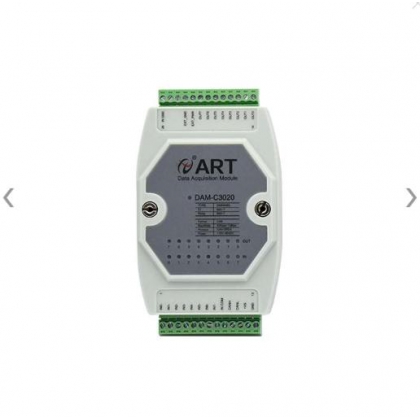

點擊圖片查看原圖型號：DAM-C3020
產品概述：
DAM-C3020為8路帶隔離數字量輸入，8路帶隔離集電極開路輸出模塊；CAN通訊接口，CAN2.0A標準幀格式，支持CAN-OPEN協議。
指標參數：
|
輸入通道 |
|
|
通道 |
8路單端數字量輸入 |
|
數字量輸入電壓 |
干接點：邏輯電平0：懸空 邏輯電平1：接地 濕接點：邏輯電平0：0~+3V（最大） 邏輯電平1：+5V～+30V 干接點、濕接點不能混用 |
|
工作模式 |
DI輸入，DI低到高鎖存，DI高到低鎖存 |
|
其他 |
支持信號濾波、輸入反向功能 |
|
數字量輸出 |
|
|
通道 |
8路集電極開路輸出 |
|
額定容量(電阻負載)注1 |
100mA, 5V-30V DC |
|
每通道最大負載電流(電阻負載) |
100mA |
|
工作模式 |
普通輸出模式，低到高延時輸出，高到底延時輸出，點動延時輸出 |
|
其他 |
|
|
通訊接口 |
CAN |
|
CAN傳輸速率 |
最大3000幀/秒（單模塊波特率1Mbps） |
|
波特率 |
默認出廠值125kbps 50K～1M bps(內置終端電阻) |
|
數據通訊速率注2 |
支持最高1ms定時主動上傳 |
|
供電電壓 |
+10~30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值1W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
注意： 1、阻性負載指：碘鎢燈、白熾燈、電阻爐、烤箱、電熱水器等不會引起電壓和電流相位變化的負載。 2、數據通訊速率：此參數指的是 MCU 控制器和上位機通訊速度。設置1ms 主動上傳時建議將波特率設定在 500K bps 以上，若 CAN 總線掛載兩塊 1ms 主動上傳的采集卡，建議波特率設定在800Kbps 及以上。
