簡介：
PXIe76L1是阿爾泰科技專為PXI-Express的混合測試系統設計的3U PXIe控制器，采用國產兆芯KaiXian KX-6640MA處理器，內存最大可支持24G DDR4。該系統PXI Express的link配置為通用的4Port 4lan的模式，PXIe76L1控制器還提供豐富靈活的I/O接口，包括一個HDMI，一個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。

特點：
? 國產處理器，兆芯KX-6640MA，主頻2.2GHz、睿頻2.6GHZ
? 核顯：兆芯ZX-E Integrated Graphic Processor C-960（504MB）
? 支持雙通道 DDR4內存，最大可達24 GB
? PXI Express 鏈路能力： • 四路配置：x4 x1 x1 x1
? SATA存儲配置：1TB(或更大)SSD
? 一路LVDS接口（PXIe連接器）
? I/O接口： • 1×USB 3.0接口 • 2×千兆以太網口 • 4×USB 2.0 接口 • 1×HDMI 顯示接口 • 1×RS-232/422/485 D-SUB9接口 1×RS-232 D-SUB9接口• 1×2port音頻接口：1×Mic In 1×Line Out
? 觸發I/O：可由軟件觸發信號

產品訂購信息：
? PXIe76L1-A-A1：兆芯 KX-6640MA/1×8G DDR4/1×RS232/1×RS232/RS422/RS485/4×USB2.0/2×LAN/1×HDMI/1×USB3.0/1×PXI Trigger/1×Audio/1×RST/1×1TB SSD

? PXIe76L1-A-A2：兆芯 KX-6640MA/1×16G DDR4/1×RS232/1×RS232/RS422/RS485/4×USB2.0/2×LAN/1×HDMI/1×USB3.0/1×PXI Trigger/1×Audio/1×RST/1×1TB SSD

系統架構：

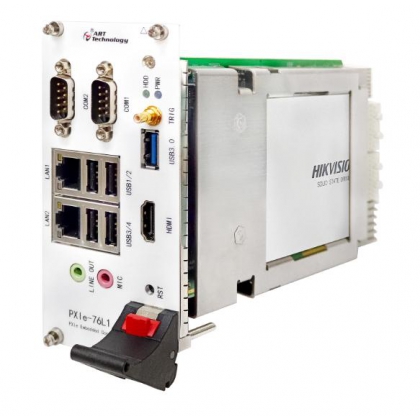

產品示意圖：






指標參數：

系統平臺	處理器：兆芯KX-6640MA，主頻2.2GHz
	核顯：兆芯ZX-E Integrated Graphic Processor C-960
	顯示：1個HDMI顯示接口，一個LVDS接口（PXIe連接器輸出）
	內存：板載8GB DDR4內存顆粒+一個SODIMM DDR4插槽
	網口：2個以太網控制器
	音頻：英特爾Digital High Definition Audio Interface
	USB:  4個USB2.0接口，1個USB3.0接口
	串口：1x RS-232/422/485 D-SUB9接口 1x RS-232 D-SUB9接口
	PXI Express鏈路能力：4路配置 x4 x1 x1 x1
	存儲：1路SATA（標配512GB SSD）
	電池：3.3V coms電池
物理特性	最大外形尺寸：60.5×128.5×213.2mm（W×H×D）
應用環境	溫度范圍：0~60℃（-20~70℃可定制）
	相對濕度：5～95%，無凝露
	儲存溫度：-40～85℃
	工作溫度：0-60℃
操作系統	Win7 銀河麒麟
