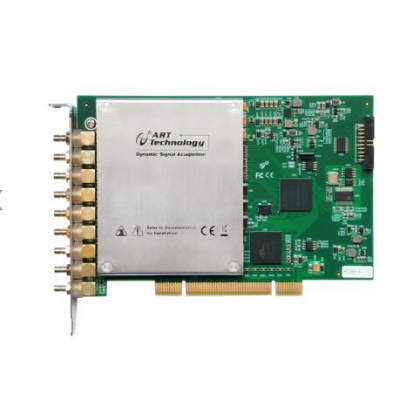

點擊圖片查看原圖產品概述：
PCI8814該板卡是一款為測試音頻和振動信號而設計的高精度數據采集卡。提供8路同步模擬輸入通道，24bit分辨率，單通道采樣速率高達102.4kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
指標參數：
|
模擬量輸入 |
分辨率 |
24 bit |
|
|
采樣范圍 |
±11V、±5.5V、±2.2V、±1.1V |
||
|
同步采樣通道數 |
8通道 |
||
|
通道配置 |
偽差分（50Ω） |
||
|
采樣速率 |
8 Hz ~ 102.4kHz |
||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流、交流 |
||
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
||
|
存儲器深度 |
4K 點FIFO |
||
|
工作電壓高達 |
±11.2V |
||
|
保護電壓 |
±12V |
||
|
觸發源 |
軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發 |
||
|
觸發源輸入范圍 |
模擬觸發信號輸入范圍 |
同AI量程 |
|
|
數字觸發信號輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ |
||
|
IEPE功能 |
每通道可單獨配置（選擇IEPE時通道自動切換為AC耦合） |
||
產品配件：
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
