隨著建成的地下綜合管廊進入全面的運營管理期，各種運營管理問題相繼出現，其中高昂的運維費用使管廊運營管理單位入不敷出，不堪重負。我國地下綜合管廊的發展已經走到了一個十字路口，能否降低高昂的運維管理費用關系到行業是否繼續快速發展。因此，綜合管廊的運維模式需要?jiǎng)?chuàng)新，探索地下綜合管廊安全、高效、低成本運維解決方案意義重大。綜合管廊“智慧線+機器人”智能運維系統在這樣的背景下被提出，重點解決管廊監控與報警系統的優化和機器人在管廊內的高效應用的問題，實現管廊系統集約、高效運轉，大幅降低管廊的運維成本，使綜合管廊成為建設得起，也運維得起的“城市生命線”。

系統介紹

電纜廊道智能軌道巡檢機器人系統集成非接觸檢測、多傳感器融合、模式識別及導航定位等技術，通過可見光、超聲波、暫態電壓等手段，實現定期巡檢、紅外測溫、儀表識別和異常報警等工作，使運維工作人員足不出戶即可遠程操控智能巡檢機器人。借助智能巡檢機器人的主動巡檢，系統以管理平臺為核心，實現簡化系統結構、優化設備數量、減少人工、降低能耗，進而大幅降低管廊運維成本

 優化系統設備數量需要將集約化建設、簡化結構，減少人員投入的最好手段是應用機器人，設備減少，人員入廊減少自然會節約能耗。



1.1 系統設計方案

電纜廊道智能軌道巡檢機器人系統綜合運用物聯網、人工智能等技術，實現巡檢機器人在管廊內高效應用，完成管廊監控與報警系統精簡化，以平臺為功能載體，提高管廊安全管理能力和運維水平，降低運營成本，減少人員投入。

巡檢機器人通過配備的高清、紅外攝像頭和各類傳感器，在巡檢過程中采集廊內狀況參數，降低了運維對廊內定點攝像頭和傳感器的依賴,減少了系統設備數量。同時，監控設備數量的減少，從而大幅節約了建設和運維成本。



1.2 系統平臺

本系統平臺是整個系統的功能核心，實用的管廊運維功能是系統設計目標實現載體。本系統根據管理單位實際需求和實踐經驗開發了安全、高效的運維功能：

1）遙視巡檢

支持人工遙控功能：操作人員可以通過遠程工作站發出控制指令，實現機器人的所有操作功能。

支持目標位置巡視功能：通過調用預置位，可以快速移動機器人到目標位置，實現快速巡視。

支持多種速度模式：巡檢機器人的速度可以調節，并且在進行預置位操作是自動選用最快速度，縮短響應時間

2）日常巡檢

定時巡檢功能：巡檢機器人按軌道路線進行水平定時自動巡檢。

自定義巡檢方案功能：按設定的預置點進行定義巡檢預案，當手動或自動啟動預案時，按定義的路線進行巡檢。

關鍵位置設定功能：系統可以定義多個關鍵位置的預置位，可以進行快速定位、設定巡檢預案、定義巡檢路線

3）無盲角監控

支持水平直線移動：機器人通過軌道進行水平移動，擴大了監視范圍。

支持垂直升降移動：機器人可以加裝升降機構，實現垂直移動，增加的監視的范圍和精度。

支持水平轉彎環形移動：機器人軌道支持彎轉并可以組成環形軌道，真正實現全方位無盲角監視。

4）現場監測

可見光視頻：選用200萬高清1080P高清工業級全方位面陣紅外云臺攝像機，采集可見光視頻，采用H.265視頻壓縮標準編碼成高清數字視頻信號。

設備溫度：系統可以顯示監測設備的表面溫度數據。

局部放電監測：通過地電波超聲波傳感器監測電器設備中的各種放電信息

5）運行模式

自主巡檢——運行人員根據巡檢時間、周期、路線、目標、類型（紅外、可見光等）靈活進行任務定制，機器人按照定制任務進行自主巡檢。

定點巡檢——運行人員選擇部分設備進行巡檢，系統自動生成最佳巡檢路線并執行定點任務。

遙控巡檢——運行人員通過后臺手動控制界面，控制機器人執行巡檢任務

6）多級監控

可授權多級聯網監控：系統可以通過以太網組成多級聯網監控系統，實現分布式智能監控系統。



可授權多級信息共享：通過權限控制，可在各級監控系統中設定權限，通過授權進行信息共享。

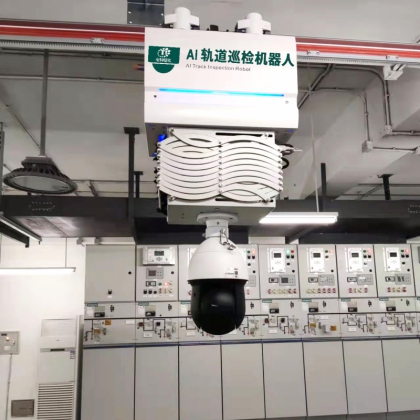

配電房軌道式自動巡檢機器人控制系統，系統可控制巡檢機器人本體基于軌道運行，并精確運行至待測位置，通過攜帶的多種檢測傳感器，完成對設備柜體號、指示燈、開關按鈕、儀表讀數、柜體內部溫度、柜體內部局部放電現象和室內環境溫濕度等信息的采集，同時將信息實時傳送分析處理，以便工作人員及時監控設備狀態，大大提高了設備狀態檢測的準確性、實時性以及自動化水平，具有廣闊的應用前景。
