背景介紹

  近年來，高速增長的自動化視覺檢測系統是工業4.0和智能工廠發展中重要的趨勢之一。所謂的自動化光學檢測 (AOI)系統是由相關的軟硬件所組成，其中傳感器或攝像頭以及光源屬于硬件，而軟件則是將所收集到的影像依據用戶的判別設定進行正常與異常物體的區分。AOI擁有多樣優點包括非接觸式、速度快、精準度高且營運成本低，可大幅改善傳統制造業在質量控制中以人力進行檢測的缺點。

AOI技術一般常用于電子產品的質量檢測，舉凡晶圓、LCD 面板和印刷電路板等。然而其他領域的應用也非常廣泛，如太空探索、航空、生物醫學、醫療、太陽能等。

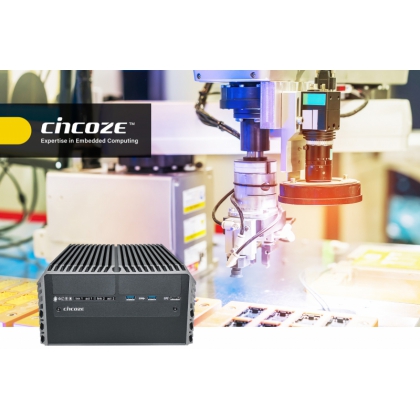

德承的案例客戶是一家知名的電子產品制造商，他們需要在生產線上導入AOI系統，來檢測軍用強固筆記本電腦的外觀、螺釘、標簽及孔位的正確性。在AOI系統中，透過飛拍模式實現高速無頓點連拍，并進行高速圖像處理和分析。德承提供了DS-1202嵌入式電腦并整合NVIDIA GeForce® GTX 1050 GPU作為此套AOI系統的核心平臺。

客戶需求

 高運算效能

作為AOI系統處理圖像信號和快速視覺檢測的核心電腦，必須是具備高運算能力的工業電腦，可迅速幫助客戶實現穩定的質量控管與提高營運的效率。

 PCIe擴展槽

單靠CPU本身無法及時大量的處理復雜的算法。GPU具有高并行內核架構，在處理圖形數據和復雜算法方面擁有比CPU更好的效率。因此，電腦必須具備PCIe插槽以額外擴展GPU卡。

 豐富I/O

電腦需要豐富的I/O接口如USB、COM、LAN和DIO等來連接相關的周邊設備，包括攝像頭、照明、LED指示燈和顯示器等。還需要無線網絡將數據資料上傳到制造執行系統﹙MES﹚以進行記錄和評估。

為何選擇德承？

Intel® Core™處理器

德承的DS-1202可擴展型工業電腦搭載Intel®第8代和第9代Core™ i7/i5/i3處理器和64GB DDR4內存，可滿足高效能、高穩定的運算需求。DS-1202杰出的運算效能，無懼大量運算需求的機器視覺應用。

創新的系統設計

DS-1202本身為無風扇設計，具有優化的系統散熱設計可有效散熱。當DS-1202搭載65W CPU時，外接式風扇能使DS-1202在密閉悶熱的環境中穩定運作; 而對于加裝額外的高功耗擴展卡，例如用于機器視覺應用的GPU卡則可透過安裝內部風扇，進行良好的散熱。完善的系統設計使DS-1202可在極端惡劣的工業現場環境中使用。

豐富I/O及模塊化彈性擴展

DS-1202具有豐富的I/O，例如2個GbE網口、8個USB、1個 DVI-I、2個DisplayPort、2個RS-232/422/485串口、1個高速M(fèi).2 NVMe 儲存。面對額外的I/O和功能需求，可透過德承的CMI 和CFM專屬模塊進行擴展，添加如GbE LAN/PoE功能和車載智能點火控制。而3個全尺寸Mini-PCIe插槽可落實無線通信功能或其他擴展性。此外，DS-1201可支持一個PCI/PCIe擴展，而DS-1202可支持兩個PCI/PCIe擴展。



如需效能更強大的可擴展型工業電腦，德承的DS-1300系列將會是更好的選擇。DS-1300是一款高效能可擴展型嵌入式電腦，搭載Intel®第10代Xeon®/Core™處理器，具備嚴苛環境的高耐受性（符合美軍設備檢驗標準MIL-STD-810G）及寬溫工作范圍（-40~70°C）。
