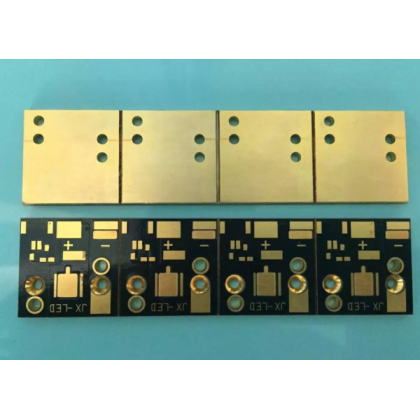

銅基板分為沉金銅基板、鍍銀銅基板、噴錫銅基板、抗氧化銅基板等。

銅基板電路層要求具有很大的載流能力，從而應使用較厚的銅箔，厚度一般35μm~280μm；

導熱絕緣層是銅基板核心技術之所在，核心導熱成分為三氧化二鋁及硅粉組成和環氧樹脂填充的聚合物構成，熱阻?。?.15），粘彈性能優良，具有抗熱老化的能力，能夠承受機械及熱應力。

金屬基層是銅基板的支撐構件，要求具有高導熱性，一般是銅板，適合于鉆孔、沖剪及切割等常規機械加工。

銅基板的基本生產流程：

1、開料：將銅基板原材料剪切成生產中所需的尺寸。

2、鉆孔：對銅基板板材進行定位鉆孔為后續加工提供幫助。

3、線路成像：在銅基板板料上上呈現線路所需要的部分。

4、蝕刻：線路成像后保留所需要部分。其余不需要部分蝕刻掉的。

5、絲印阻焊：防止非焊接點被沾污焊錫，阻止錫進入造成短路。在進行波峰焊接時阻焊層顯得尤為重要，可以有效的防潮保護好電路等。

6、絲印字符：標示用。

7、表面處理：起到保護銅基板表面作用。

8、CNC：將整板進行數控作業。

9、耐電壓測試：測試線路是否正常工作。

10、包裝出貨：銅基板確認包裝完整美觀，數量正確。

在PCB打樣中，銅基板屬于特種板，除了價格昂貴外，還具備一定的技術門檻和操作難度，有些PCB打樣廠家嫌麻煩或者覺得客戶的訂單數量小，故不想做或者比較少做。捷多邦能夠為廣大客戶提供銅基板的PCB打樣，滿足客戶多方面的PCB打樣需求。目前，捷多邦對于銅基板的打樣，在層數上，捷多邦可做1~8層；材質為紫銅；板厚小于3.0mm；導熱系數1~3W；采用“熱電分離”工藝，雙面可混壓（FR4+銅基）。
