該產品具備高質量結構，包括全封裝定子繞組、155℃下可連續操作的內部繞組、PTC熱敏電阻過載保護、高性能磁體及故障安全型轉子磁體保護帶，符合RoHS指令要求。提供可選傳感器反饋裝置（KBMS型），其數字霍爾效應傳感器預先校準并安裝。絕緣系統可選S（標準）或H（高壓）型號，適用于不同規格驅動器放大器電源。允許修改，如特殊繞組、轉子輪轂尺寸及材料、定子套管材料等，但需支付設計費并由工程師評估可行性。產品有助于客戶組件獲取UL認證，定子絕緣系統采用認證機構核準材料，符合漏電和電氣間隙準則。

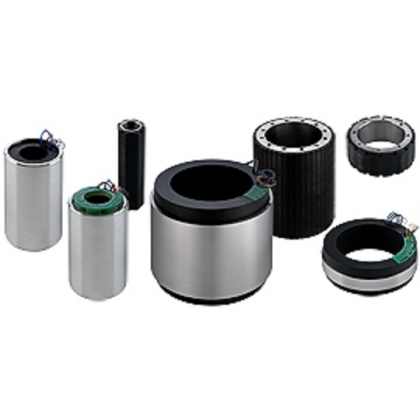

科爾摩根KBM無框力矩電機產品概述
科爾摩根KBM?系列無框電機是專為高精度運動控制設計的先進解決方案，采用無框架結構設計，具有業內領先的性能表現。該系列電機通過先進的電磁設計優化，提供多種機框尺寸和疊片段長度選擇，可完美集成到各類機械系統中。KBM電機特別適用于需要緊湊安裝、高轉矩密度和精確運動控制的應用場景，是工業自動化領域的理想選擇。
KBM電機核心技術優勢
KBM系列無框電機采用創新的電磁設計和制造工藝，實現了卓越的轉矩密度和動態響應性能。產品具有模塊化設計特點，支持與AKD系列伺服驅動器無縫集成，形成完整的運動控制系統。電機提供多種繞組選項和反饋配置，可根據具體應用需求進行定制化調整。其無框結構設計大大簡化了機械集成過程，同時提高了系統剛性和響應速度。
產品選型與性能數據
科爾摩根為KBM系列電機提供了詳細的選型指南，包含KBM 10、KBM 14和KBM 17等多個子系列的性能數據和外形尺寸規格。選型手冊中提供了完整的轉矩-速度曲線、熱性能數據等關鍵參數，幫助工程師快速匹配應用需求。公司還提供標準產品修改和完全定制化設計服務，確保滿足特殊應用場景的技術要求。
"KBM無框力矩電機"、"科爾摩根高轉矩電機"、"無框伺服電機解決方案"、"高精度直驅電機"、"KBM電機選型指南"。在內容中突出"模塊化設計"、"高轉矩密度"、"緊湊安裝"等產品特性，并結合"機器人關節驅動"、"精密轉臺控制"
內容營銷與客戶獲取路徑
參數：
1）連續扭矩0.487 到 3445Nm（優化設計可達29000Nm）
2）峰值扭矩1.17 到 12812Nm
3）外徑尺寸60 到 782mm
4）內徑尺寸16 到 558mm
5）額定轉速50 到 18600RPM
6）完全密封的定子繞組
7）155攝氏度內部繞組溫度持續工作能力
8）PTC熱敏電阻(雪崩型)過載保護
9）稀土釹鐵硼磁體
10）故障切換轉子磁體安全帶
11）符合RoHS標準
12）UL,CE認證
產品型號：
KBM(S)-1001-X KBM(S)-1002-X KBM(S)-1003-X KBM(S)-1004-X
KBM(S)-14X01-X KBM(S)-14X02-X KBM(S)-14X03-X
KBM(S)-17X01-X KBM(S)-17X02-X KBM(S)-17X03-X KBM(S)-17X04-X
KBM(S)-25X01-X KBM(S)-25X02-X KBM(S)-25X03-X KBM(S)-25X04-X
KBM(S)-35X01-X KBM(S)-35X02-X KBM(S)-35X03-X KBM(S)-35X04-X
KBM(S)-43X01-X KBM(S)-43X02-X KBM(S)-43X03-X
KBM(S)-45X01-X KBM(S)-45X02-X KBM(S)-45X03-X
KBM(S)-57X01-X KBM(S)-57X02-X KBM(S)-57X03-X
KBM(S)-6001-X KBM(S)-6002-X KBM(S)-6003-X
KBM(S)-79X01-X KBM(S)-79X02-X KBM(S)-79X03-X
KBM(S)-88X01-X KBM(S)-88X02-X KBM(S)-88X03-X
KBM(S)-118X01-X KBM(S)-118X02-X KBM(S)-118X03-X KBM(S)-118X04-X
KBM(S)-163X01-X KBM(S)-163X02-X KBM(S)-163X03-X
KBM(S)-26001-X KBM(S)-26002-X KBM(S)-26003-X
很多KBM(S)系列轉子因?yàn)樘蠖鵁o(wú)法用手安全提起，另外在轉子快速進入定子時的吸引力可能太大，以至于無
法用手控制。科爾摩根建議使用一個提升機或小型空中起重機將轉子提升就位并保持穩定，以便能夠在控制良
好的情況下插入到定子中。大多數大型KBM(S)轉子在鋼輪轂中都有螺紋孔，可供用戶連接吊耳，從而進行提升
操作。請注意在使用起重鏈和吊鉤接口的提升操作中，建議使用轉動吊耳而非固定環吊耳以保證安全。
檢查運行間隙
在正確安裝和固定了轉子之后，應拆下所有Mylar墊片材料。請仔細檢查游隙是否有任何碎片或堵塞。如果可
能，用手旋轉轉子以確認其能夠自由旋轉。
安裝支持
客戶如果遇到應用或安裝問題，可以聯系科爾摩根尋求幫助。聯絡信息請參見本選型指南的封底。如果用戶需
要，科爾摩根還可以設計和提供定制電機安裝固件，以滿足用戶的特殊應用需求。固件解決方案的報價視具體
情況而定
