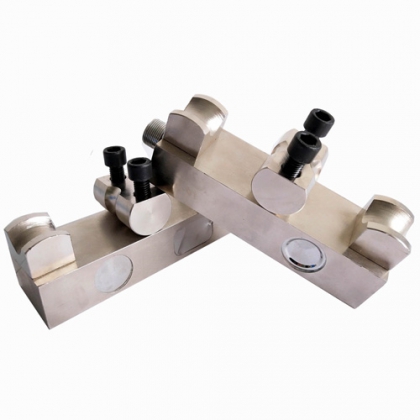

HZ-PY旁壓荷重傳感器
使用說明
徐州海河水文設備有限公司
一、
特點與用途：
HZ-PY旁壓荷重傳感器安裝方便、操作簡單、維修容易，通過測量測量鋼絲繩上的拉力所產生的張力，計算成啟閉機的荷載
產品結構示意圖：
三、技術參數：
參數 | 單位 | 技術指標 |
靈敏度 | mV/V | 2.0±0.01 |
非線性 | ≤ %F·S | ±0.05 |
滯后 | ≤ %F·S | ±0.05 |
重復性 | ≤ %F·S | ±0.03 |
蠕變 | ≤ %F·S / 30min | ±0.03 |
零點輸出 | ≤ %F·S | ±1 |
零點溫度系數 | ≤ %F·S / 10℃ | ±0.02 |
靈敏度溫度系數 | ≤ %F·S / 10℃ | ±0.02 |
工作溫度范圍 | ℃ | -20℃ ~ +80 ℃ |
輸入電阻 | Ω | 380±2Ω |
輸出電阻 | Ω | 350±2Ω |
安全過載 | %F·S | 150%F·S |
絕緣電阻 | MΩ | ≥5000 MΩ（50 VDC） |
推薦激勵電壓 | V | 10V ~ 15V |
變送器是將荷重傳感器產生的毫伏信號轉換成抗干擾能力強、傳輸距離遠的4-20mA電流信號的轉換、輸出設備。
變送器與荷重傳感器與儀表的聯接
接線定義 | +24V | G | 電流輸出 | |
尾線線色 | 紅 | 黑 | 黃 |
卷?yè)P(yáng)啟閉機閘門荷重傳感器，測量鋼絲繩受力，起到過載保護
|
|
|
|
|
|
|
|
