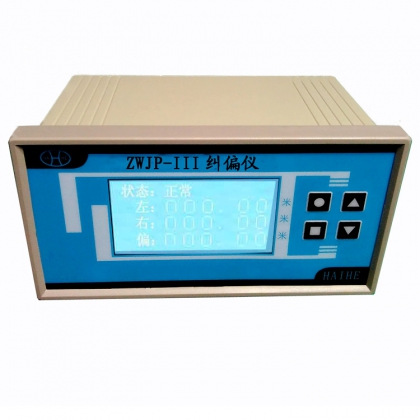

ZWJP閘門開度糾偏儀是針對水利，水電，水文行業的實際需要而研制的,它是相對獨立同時又有模擬量信號輸出以便組網的智能型閘門開度的測控裝置。

技術參數

1、測量項目：開度2路，99米（MAX）

2、分辨力：1mm

3、測量精度：±mm

4、顯示方式：4*8位中文字庫LCD顯示。

5、傳感器與顯示器之間連接方式：485信號-4芯RVVP電纜；SSI信號-4芯RVVP電纜；格雷碼信號-15芯RVVP電纜

6、傳感器與顯示器之間有線距離：SSI信號≤200M；格雷碼或485≤1KM

7、輸出數據遠傳方式： 4-20mA電流輸出，對應量程可設置；485信號

8、報警、控制功能

1）報警控制信號：繼電器觸點。觸點容量：3A24VDC，3A250VAC。

2）上限：當左或右開度大于等于上限值時,對應左或右上限繼電器觸點吸合;

3）下限：當左或右開度小于等于下限值時，對應左或右下限繼電器觸點吸合;

4)左糾偏：當左開度大于右開度超過差上限時，繼電器動作，小于差下限時，繼電器復位

5)右糾偏：當右開度大于左開度超過差上限時，繼電器動作，小于差下限時，繼電器復位
