機器人涂裝線-機器人噴涂線-機器人自動噴涂線
系統構成

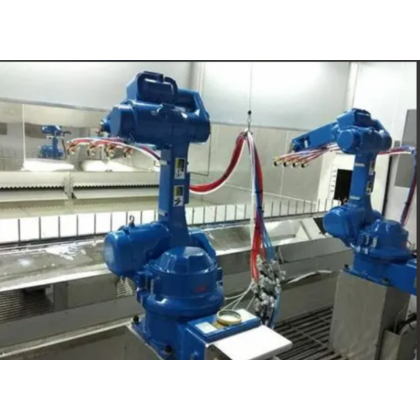

工業機器人：作為涂裝線的核心執行單元，通常配備 6 軸或更多軸，具備高度靈活的運動能力和精準的定位精度。其末端可安裝不同類型的涂裝工具，如噴槍、旋杯等，能根據預設程序和指令，在三維空間內完成復雜的涂裝動作。
涂裝工具：包括空氣噴槍、靜電噴槍、旋杯等?？諝鈬姌屚ㄟ^壓縮空氣使涂料霧化后噴涂到工件表面；靜電噴槍利用靜電場力使涂料顆粒帶電，吸附于工件表面，提高涂料的附著效率和均勻性；旋杯則通過高速旋轉產生離心力使涂料霧化，常用于汽車車身等大型工件的涂裝。
供漆系統：負責儲存、攪拌、過濾和輸送涂料。它能根據涂裝工藝的要求，精確控制涂料的供應壓力、流量和溫度，確保涂料在涂裝過程中的穩定性和一致性。供漆系統通常還包括自動換色裝置，可實現不同顏色涂料之間的快速切換，提高生產效率。
工件輸送系統：常見的有懸掛式輸送鏈、地面軌道輸送車、機器人搬運等方式。其作用是將工件按照預定的路徑和節奏輸送到各個涂裝工位，保證工件在涂裝過程中的準確定位和穩定傳輸。
控制系統：采用先進的工業控制計算機或可編程邏輯控制器（PLC），對整個涂裝線的運行進行監控和管理。操作人員可以通過人機界面（HMI）設置涂裝參數、程序和生產任務，控制系統能夠?qū)崟r(shí)反饋設備運行狀態和故障信息，實現智能化的生產調度和故障診斷。
環境控制系統：為涂裝過程提供適宜的環境條件，包括溫度、濕度、潔凈度等的控制。涂裝車間通常采用空調系統和空氣凈化設備，保持室內環境的穩定，防止灰塵、雜質等污染物影響涂裝質量。此外，還配備了通風設備，及時排出涂裝過程中產生的有害氣體和漆霧。
廢氣處理系統：由于涂裝過程中會產生含有揮發性有機化合物（VOCs）等有害物質的廢氣，廢氣處理系統通過吸附、催化燃燒等工藝對廢氣進行凈化處理，使其達到環保排放標準，減少對環境的污染。
工作流程
工件預處理：在進入涂裝線之前，對工件進行清洗、脫脂、磷化、鈍化等預處理操作，去除工件表面的油污、鐵銹、雜質等，提高工件表面的附著力和耐腐蝕性。
底漆涂裝：經過預處理的工件首先進入底漆涂裝工位，機器人根據工件的形狀和工藝要求，選擇合適的涂裝工具和涂料，進行底漆的噴涂作業。底漆的主要作用是提供良好的附著力和防銹性能。
中間涂層涂裝：底漆干燥后，工件進入中間涂層涂裝工位。中間涂層可以提高涂層的豐滿度、遮蓋力和抗石擊性能，為面漆的涂裝提供良好的基礎。
面漆涂裝：中間涂層干燥后，進行面漆的涂裝。面漆是直接影響工件外觀質量的涂層，機器人通過精確的軌跡規劃和噴涂參數控制，使面漆均勻地覆蓋在工件表面，達到美觀的效果。
烘干固化：涂裝完成后的工件通過輸送系統進入烘干室，在一定的溫度和時間條件下，使涂料中的溶劑揮發，涂層固化成膜。烘干過程需要嚴格控制溫度和時間，以確保涂層的質量和性能。
質量檢測：工件從烘干室出來后，進行質量檢測，包括外觀檢查、涂層厚度測量、附著力測試等。對于不合格的工件，會被標記并送回進行返工處理。
后處理：經過質量檢測合格的工件，根據需要進行一些后處理操作，如拋光、打蠟、貼標等，進一步提高工件的外觀質量和附加值。
主要優勢
涂裝質量高：機器人能夠精確控制涂裝工具的運動軌跡、噴涂角度、涂料流量和霧化效果，確保涂層均勻、平整、光滑，減少流掛、橘皮、漏噴等涂裝缺陷，提高產品的外觀質量和一致性。
生產效率高：機器人可以 24 小時連續工作，涂裝速度快，且無需頻繁休息和調整。同時，自動換色裝置和快速輸送系統能夠大大縮短生產周期，提高生產效率，滿足大規模生產的需求。
涂料利用率高：靜電涂裝技術和精確的涂料控制，使涂料能夠更有效地附著在工件表面，減少了涂料的飛散和浪費，涂料利用率可比人工涂裝提高 30% 以上，降低了生產成本。
安全性好：涂裝過程中使用的涂料和溶劑大多具有易燃、易爆、有毒等特性，機器人涂裝線可以將操作人員與危險的涂裝環境隔離開來，減少操作人員接觸有害物質的機會，提高生產安全性。
靈活性和適應性強：通過編程和更換夾具，機器人涂裝線可以快速適應不同形狀、尺寸和涂裝要求的工件生產，具有很強的靈活性和適應性，能夠滿足多樣化的市場需求。
應用場景
汽車制造：廣泛應用于汽車車身、零部件的涂裝，如轎車、卡車、客車等。從車身的底漆、中涂、面漆到內飾件、輪轂等零部件的涂裝，機器人涂裝線都發揮著重要作用，保證了汽車產品的高質量和一致性。
電子電器：在手機、電腦、電視等電子電器產品的外殼涂裝中，機器人涂裝線能夠?qū)崿F(xiàn)高精度的涂裝，滿足產品外觀美觀和防護的要求。同時，對于一些小型、復雜的電子零部件，機器人也能夠靈活地進行涂裝操作。
家具制造：用于家具表面的油漆涂裝，如木門、櫥柜、桌椅等。機器人涂裝線可以提高家具的涂裝質量和生產效率，減少人工涂裝的勞動強度和環境污染，使家具產品更加美觀、耐用。
金屬制品：如自行車、摩托車、健身器材等金屬制品的表面涂裝，機器人涂裝線能夠提供良好的防銹、防腐和裝飾效果，延長產品的使用壽命。
