一、概  述

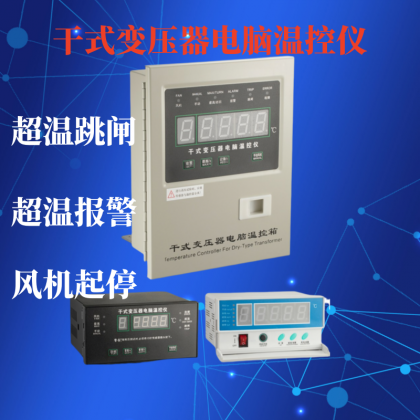

BWD-3K130系列溫控儀是為風冷干式電力變壓器可靠運行而設計的新一代多功能電腦溫控制器。利用預埋在干式電力變壓器三相繞組線包中的三種Pt100/B50/3950K鉑熱電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證干式電力變壓器的安全運行。由于采用目前最先進的德國RISC單片計算機并結合先進的I²C存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電前三個繞組線包的溫度及本機的工作狀態。

二、主要技術參數

1、使用條件

  環境溫度       -10℃～+55℃

  相對溫度       5～95%

  大氣壓         60～160Kpa

  工作電壓       AC170～AC250V（48～60Hz）

2、測量范圍       -30.0～200℃

3、分辨率         0.1℃

4、測量精度       ±1℃

5、控制精度       ±1℃

6、功耗           ＜8VA

7、重量           ＜1Kg

8、傳感器參數      Pt100/B50/3950K

9、抗干擾性能      符合JB/T7631標準

10、觸點容量

   風機        AC125/10A或AC220/7A    三組（選配）

               或單相有源風機AC220/21A    一組

       超溫報警    AC125/10A或AC220/7A    一組

       超溫跳閘    AC125/10A或AC220/7A    一組

11、儀表外型尺寸    80×160×134mm

   嵌裝開孔尺寸    152×72mm

三、產品型號及功能

BWD-3K130系列電腦溫控器產品型號及其功能如下表：

四、產品功能介紹

1、檢測并巡回顯示三相線包繞組溫度或只顯示三相線包繞組中溫度最高的一相繞組溫度。巡回顯示時每相顯示約8秒。

2、故障聲光報警：傳感器故障時相應的A、B、C相指示燈亮，同時風機啟動，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—HO或X—LO，X表示出現故障相位。

3、風機啟動和關閉功能：當三相線包繞組中有一相溫度到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包線組中沒有一相溫度大于設定的風機關閉溫度值時風機自動關閉。

4、超溫報警功能：當三相線包線組中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子（平時這兩個端子間是斷開的，報警時就會接通）提供一個開關信號，給遠方的控制柜發出聲光報警。

5、自動跳閘功能：當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子（平時兩個端子間是斷開的，跳閘時這兩個端子口就會接通），以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約5S延時）。

6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動風機啟動沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。

7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。

8、控制功能自檢：可模似輸入溫度信號而使溫控器作相應的控制。

9、“黑匣子”功能：可記錄溫控器斷電時刻的三相線包繞組溫度，以及本機的工作狀態。

10、所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置。設置溫度范圍見下表：

注：設置時應遵循T4＞13＞T2＞T1+4（4為風機啟停的最小回差值）

五、產品操作說明

見面板示意圖

（一）按鍵功能及產品功能說明：

1、設置鍵：正常工作狀態時按此鍵可進入?yún)?shù)設置狀態；參數設置狀態時按此鍵將設置參數寫入并進入下一參數設置；

“黑匣子”記錄檢查狀態時按此鍵可結束檢查記錄狀態進入正常工作狀態；功能檢測狀態時按此鍵進入正常工作狀態‘

2、移位/風機鍵：正常工作狀態時按此鍵可手動開關風機；參數設置狀態時按此鍵可改變設置閃爍位；“黑匣子”記錄檢查狀態時此鍵無效；

3、增加/巡回鍵：正常工作狀態時按此鍵可切換最高/巡回顯示狀態；參數設置狀態時按此鍵可使設置閃爍位的數據增加1；“黑匣子”記錄檢查狀態時此鍵無效；

4、記錄鍵：正常工作狀態時按此鍵可進入“黑匣子”記錄檢查狀態；參數設置狀態時按此鍵無效；“黑匣子”記錄檢查狀態時連續按此鍵可將全部記錄檢查完并進入正常工作狀態；功能檢測狀態時按此鍵可模似溫度值輸入溫控器；（為防止誤跳閘，模似輸入溫度大于等于設定超溫跳閘溫度值時，溫控器不發出跳閘信號，僅面板上跳閘指示燈亮）。

5、任何操作時如20秒以上時間未按鍵，溫控器將自動近回正常狀態。

6、BWD-3K130C型溫控器通訊功能另附使用說明書。

7、BWD-3K130D型溫控器4-20mA的電流輸出功能使用說明：BWDK-326D型溫控器還具有三路4-20mA模似電流輸出功能。通過DB9通訊接口插座引輸出，三路電流分別用于傳送A、B、C三相線包的溫度，其中電流輸出與溫

度的對應關系是： 4-20mA的電流輸出

分別對應200℃的溫

度值。電流輸出接線

方法見右圖：

（二）按鍵操作方法

注：設置溫度值如不在設置范圍內或未遵循T4＞13＞T2＞T1+4則自動返回前次操作。

（三）“黑匣子”記錄檢查步聚

（四）指示燈說明

1、顯示三相溫度最大值時最大指示燈亮。

2、巡回顯示三相溫度時巡回指示燈亮。

3、風機運行：風機指示燈亮，風機啟動控制繼電器觸點閉合。

4、超溫報警：超溫指示燈亮，機內發出嘀嘀聲，超溫報警繼電器觸點閉合。

5、超溫跳閘：跳閘指示燈亮，超溫跳閘繼電器觸點閉合。

6、A、B、C三相傳感器故障時相應A、B、C指示燈亮，同時風機啟動控制繼電器觸點閉合，機器內發出嘀嘀聲，超濕報警繼電器觸點閉合。顯示器顯示X—HO或X—LO，X表示故障相應。顯示HO時為傳感器+線斷或傳感器內部開路。顯示LO時為傳感器G或—線斷或傳感器內部短路，也可能未接傳感器（傳感器+，—，G線請參考傳感器內部接線圖）。

六、產品電氣線路安裝

后蓋板示意圖如下：

1    1——2：超溫報警觸點輸出     3——4：超高溫跳閘觸點輸出

5——6：220V輸入            7：     接地

8：     外接零線             10：12：可并接3-6臺單相有源風機

傳感器接線圖

注：①單位：mm；

②如未聲明，則提供標準長度為3m的該相序傳感器

2、報警接線端（1、2）：超溫報警時，這兩個端口接通，輸出一個開關信號給遠方控制柜。

3、跳閘接線端（3、4）：超高溫跳閘時，這兩個端口接通，輸出一個開關信號控制自動跳閘。

4、電源接線端（5、6）：外接交流220V電源，作為溫控儀工作電源。

5、傳感器插座：連接三相線包的溫度傳感器。

6、風機控制端：8、9、10、11、12、13、14端根據不同的接風機方式有不同的定義（根據用戶不同要求來選用）。詳細說明如下：

6.2開關輸出型后板：當不開風機時，9、12的兩端不通，10、13兩端不通。11、14兩端不通；當開風機時，上述三組端口接通。用戶按圖6.1、圖6.2接法可分別控制380V風機和220V風機。

每組②可拼接2臺單相風機，按上圖法可使溫控器內部每個繼電器觸點容量為220V/7A的三個繼電器并用使觸點容量達到220V/21A。

6.3交流220V有源輸出型后板：8、9、11、13、14為空端口。當不開風機時，10、12兩端沒有電壓輸出；當開風機時，10、12兩端有交流220V輸出。本輸出后板型接線方式只能控制單相風機。接線圖見圖6.3。

七、注意事項

1、使用前請仔細閱讀說明書。

2、整機在固定板上安裝好后，連接好有關引線，在確定無誤的情況下及變壓器可靠運行后方可送電運行。

3、傳感器控頭請勿用打火機燒烤（火焰溫度在800℃左右）。

4、本溫控器系最新設計，可長期可靠運行而不需任何特別維護。但請避免長期接觸強腐蝕性氣體引起器件腐蝕而影響溫控器性能。

5、溫控器屬精密儀表，請用戶妥善保管和放置，如確有問題，請用戶填寫和好保修卡寄回，我們將有專人負責處理謝謝合作。
