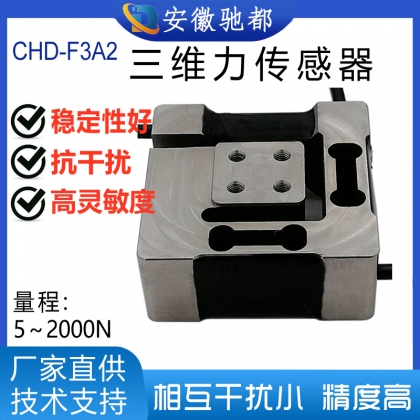

低高度小尺寸三維力傳感器，可分別測量三維空間的三個方向的受力（Fx、Fy、Fz）、具有高靈敏度、相互干擾小等特點。
可應用于銑床、磨床加工過程中道具各個方向受力檢測，機器人拋光多軸力的檢測，以及機器人制造、智能機器人、自動化設備、工件受力分析、設備零部件工作過程力測試監控等力分析、力測試、力反饋控制等各種三維力檢測場合。
可根據客戶要求定制不同外形尺寸及安裝孔，也可根據使用要求同時進行扭矩力及拉（壓）力的測量。
技術參數:
|
型號 |
CHD-F3A2 |
|
量程 |
5～2000N |
|
機械特性 |
|
|
材質 |
合金鋼/不銹鋼/鋁合金 |
|
防護等級 |
IP63 |
|
安全過載 |
120%F.S |
|
電氣特性 |
|
|
輸入阻抗 |
370±20Ω/720±20Ω |
|
輸出阻抗 |
352±2Ω/702±2Ω |
|
工作電壓（推薦） |
10V DC |
|
絕緣阻抗 |
≥5000（50VDC）MΩ |
|
接線方式 |
Fx：藍線:E+；紫線:E-；黃線:S+；灰線:S-； |
|
Fy：橙線:E+；棕線:E-；粉線:S+；青線:S-； |
|
|
Fz（Mz）：紅線:E+；黑線:E-；綠線:S+；白線:S-； 黃線:屏蔽； |
|
|
電纜長度 |
3500mm |
|
精度等級 |
|
|
靈敏度 |
1.0～1.5±0.005mV/V |
|
非線性 |
±0.30%F.S |
|
滯后性 |
±0.03%F.S |
|
不重復性 |
±0.10%F.S |
|
蠕變 |
±0.05%F.S/30min |
|
溫度特性 |
|
|
溫度零點漂移 |
±0.05%F.S/30min |
|
儲存環境 |
-25℃～+70℃ |
|
使用環境 |
-20℃～+60℃，20%～80%RH |
外形尺寸、量程、安裝孔位等可根據客戶要求非標定制。
|
|
|
|
|
|
|
