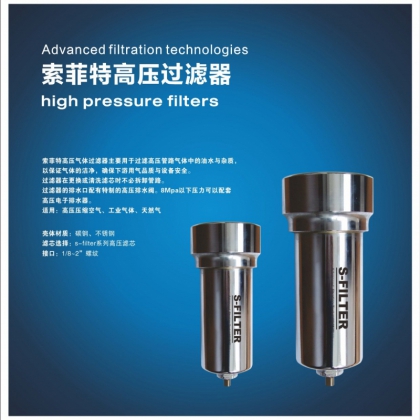

索菲特不銹鋼高壓過濾器

high pressure filters



索菲特高壓氣體過濾器主要用于過濾高壓管路氣體中的油水與雜質，以保證氣體的潔凈，確保下游用氣品質與設備安全。

過濾器在更換或清洗濾芯時不必拆卸管路。

過濾器的排水口配有特制的高壓排水閥。8Mpa以下壓力可以配套高壓電子排水器。

適用：高壓壓縮空氣、工業氣體、天然氣


 索菲特不銹鋼高壓過濾器

殼體材質：碳鋼、不銹鋼

濾芯選擇：s-filter系列高壓濾芯

接口：1/8~2”螺紋



高壓過濾器的特點：

殼體：優質高壓殼體，外形新穎，內部空間結構合理，碳鋼殼體內外經過高品質的環氧樹脂精密噴塑防腐處理，超長壽命；不銹鋼殼體內外拋光。

纖維濾芯：采用美國強疏水疏油的纖維濾材，同時采用透過性好同時強度高的骨架，降低過濾造成的阻力。

金屬濾芯：不銹鋼燒結濾芯，耐壓，耐溫，耐腐蝕，可清洗再生。過濾精度：0.5~30μ。





索菲特高壓氣體過濾器high pressure filters

高壓氣體過濾器規格表：

型號	螺口口徑	流量m3/min	A	C	Max.P	殼體材質
S*-1H	1/2”	1.5	90	190	4Mpa	碳鋼
S*-3H	3/4~1”	2.5	112	240	4Mpa	碳鋼
S*-U	1/2”	2	110	220	20Mpa	碳鋼
S*-W	3/4~1”	5	128	260	20Mpa	碳鋼
S *-X	1-1/2”	8	146	375	20Mpa	碳鋼
S *-Y	2”	12	206	530	20Mpa	碳鋼
S*- 1HS	1/2”	1	90	190	4Mpa	不銹鋼
S*-3HS	3/4~1”	3	105	240	4Mpa	不銹鋼
S*-7HS	1-1/2”	7	130	360	4Mpa	不銹鋼
S*-12HS	2”	12	140	600	4Mpa	不銹鋼
S*- US	1/2”	1	90	190	20Mpa	不銹鋼
S*-WS	3/4~1”	3	105	240	20Mpa	不銹鋼
S*-XS	1-1/2”	7	130	360	20Mpa	不銹鋼
S*-YS	2”	12	140	600	20Mpa	不銹鋼

型號中*代表過濾等級：

C級：油水分離器，3μ；         T級：除油過濾器，1μ；

A級：微油過濾器， 0.01μ；     H級：吸附過濾器，0.01μ；

在高壓下的處理量參照下表的流量系數。



壓力與流量系數表：

壓力Mpa	1	2	3	4	5	6	10	20
流量系數Q	1	1.5	2.4	3	3.5	4	6	10



索菲特直管型不銹鋼高壓過濾器high pressure filters

索菲特直管型不銹鋼高壓過濾器采用304不銹鋼整體車削生產，整體沒有焊接，保證產品耐壓性能。

主要用于過濾高壓氣體、液體中的雜質，以保證流體介質的潔凈，適合用于不需要排液的高壓氣體、液體上。

直管型過濾器與管路串接，安裝簡單，適合用于空間受限制的場合。清洗濾芯時只需卸下過濾器，從出口反吹，即可清除雜物，便于再生重復使用。

殼體：304、316不銹鋼

口徑：1/8~1”螺口

耐壓：30Mpa

濾芯：不銹鋼燒結濾芯，耐壓，耐高溫，耐腐蝕，可清洗再生。過濾精度：0.5~30μ。

適用：高壓氣體、高壓液體、高溫低溫腐蝕流體、高壓噴霧清洗等。
