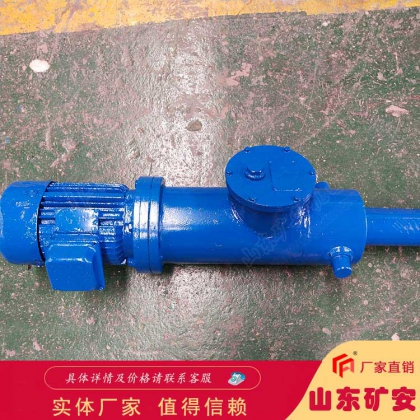

DYTZ型整體直式電液推桿介紹

DYTZ型整體直式電液推桿適用于需要復推、拉直線(或往復旋專相應角度)運動也可用于需上升，下降或夾緊工作物的場所，并可進行遠距離高空及危險地區的集中或程序控制。已經廣泛應用于冶金、礦山、煤炭、電力、機械、糧食、水泥、化工、水利、運輸?shù)炔块T(mén)，是通用的動力源。Kuangan002

DYTZ型整體直式電液推桿優點

1、工作原理電液推桿以電動機為動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制，至油缸，實現活塞桿的往復運動。

2、過載自動保護功能電液推桿工作時，當活塞桿所受外力超過調定的輸出力或活塞到終點電機仍在轉動，路中的油壓增高調定的限額，溢流閥迅速而準確的溢流，實現過載保護，電機雖在轉動，但不會燒毀。

3、自鎖功能 電液推桿的油路集成塊中，設計了壓力自鎖機構，電機停止，活塞桿能自鎖在相應位置上，處于保壓狀態。

DYTZ型整體直式電液推桿組成

1、機座 2、聯軸器 3、泵機座 4、泵 5、油箱 6、集成塊 7、檢修口 8、空氣濾器 9、油缸底座 10、節流閥 11、鎖緊圓螺母 12、活寒 13 活寒環 14、油缸體 15、導向套 16、缸頭螺母 17、防塵套 18、拼緊螺母 19、連接叉頭。

DYTZ型整體直式電液推桿工作原理

油缸以泵站內的電動機為動力源，通過電動機正（反）向旋專，使液壓油通過雙向齒輪泵輸出壓力油，經油路集成塊，送至工作油缸，實現活塞桿的往復運動。

DYTZ型整體直式電液推桿結構性能

直式電液推桿是一種機電液儀一體化的新型執行機構,它以液壓缸為主體,電動機、油箱、油泵、濾油器、液壓控制閥組合的總成。電動機、油泵、液壓控制閥和液壓缸可裝在同一軸線上,也可按需要裝置在不同軸上,中間有油箱和安裝支座,只需接通電動機的控制電源,即可使活塞桿位移往復運動?；钊麠U的伸縮由電動機的正反向旋專控制。
